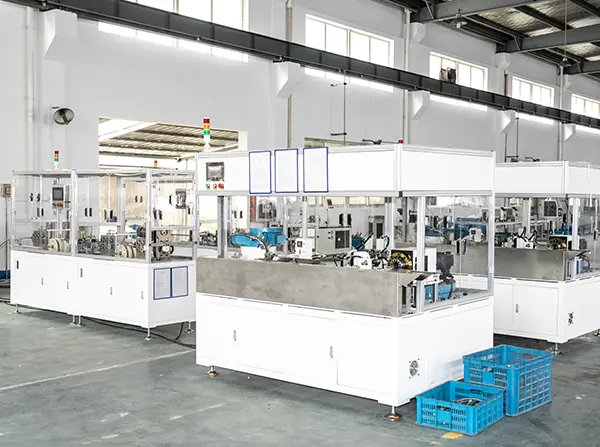

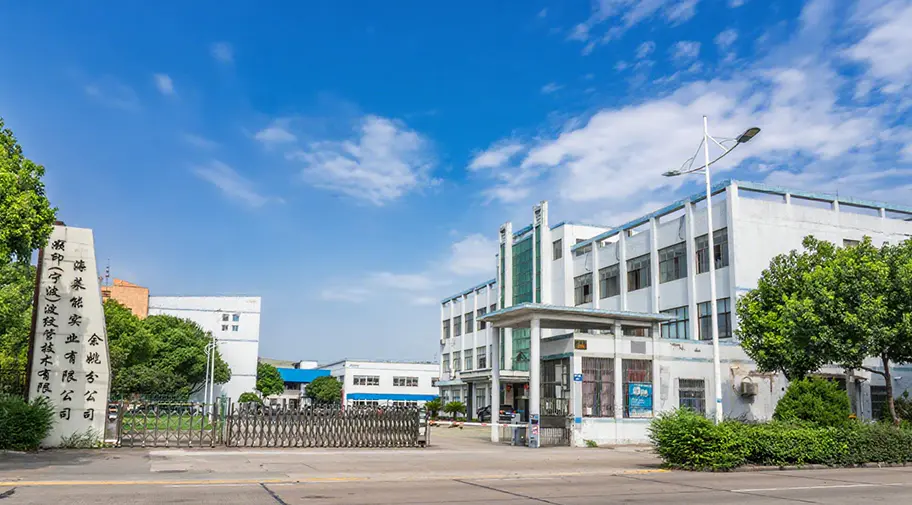

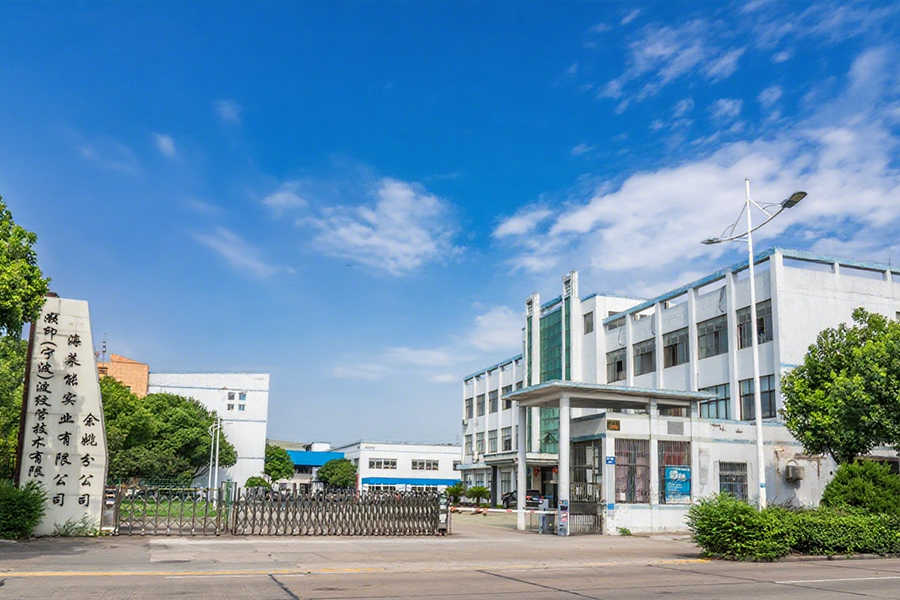

Zone d'usine
Équipement avancé
employés
Production mensuelle (10 000 mètres)
Catégories de produits

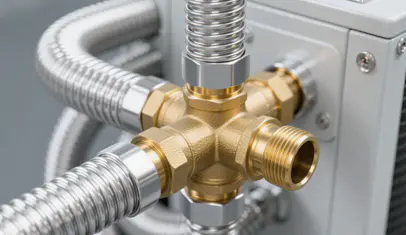

Diamètre du tuyau : DN12, DN14, DN18, DN21, DN22, Personnalisé/Sur mesure
Nos avantages
Dans des secteurs tels que la fabrication industrielle, l'ingénierie chimique et les instruments de précision, les tuyaux d'étanchéité sont des éléments clés qui garantissent la transmission sûre des fluides (gaz, liquides) et empêchent les fuites. Les soufflets en acier inoxydable, avec leurs propriétés métalliques et leur conception structurelle uniques, sont devenus un choix idéal pour les scénarios nécessitant des performances d'étanchéité élevées. Ils peuvent répondre efficacement aux limites des tuyaux d'étanchéité traditionnels en caoutchouc ou en plastique en termes de résistance à la température, à la pression et à la corrosion. Ce qui suit développe des solutions spécifiques provenant de plusieurs dimensions.
Compatibilité entre les avantages de performance de base et les exigences d'étanchéité
Les principales exigences des tuyaux d'étanchéité sont l'absence de fuite, la résistance aux fluides, l'adaptabilité aux changements environnementaux (fluctuations de température et de pression) et un certain degré de capacité de compensation flexible. Les caractéristiques de l’acier inoxydable ci-dessous peuvent précisément répondre à ces exigences :
Excellente fiabilité d'étanchéité : adoptant une structure à soufflet intégralement formée en acier inoxydable (telle que les nuances 304 et 316), combinée à des extrémités de connexion usinées avec précision (telles que des brides et des interfaces filetées), il peut obtenir une étanchéité métal sur métal étanche. Alternativement, il peut encore améliorer l'effet d'étanchéité en s'associant à des joints résistants aux hautes températures/à la corrosion (tels que les joints en PTFE). Il peut empêcher efficacement les fuites de gaz et de liquides (y compris les milieux corrosifs et les fluides à haute température), avec un taux de fuite aussi faible que 1×10⁻⁹ Pa·m³/s ou moins.
Large plage de température et résistance à la pression : il peut fonctionner de manière stable dans une plage de température de -270 ℃ (température ultra-basse) à 600 ℃ (haute température), dépassant largement celle des tuyaux en caoutchouc (généralement de -40 ℃ à 120 ℃). Dans le même temps, il peut résister à des pressions de service élevées (les spécifications conventionnelles peuvent atteindre 1,6 à 10 MPa, et les modèles spécialement personnalisés peuvent atteindre des valeurs plus élevées), ce qui le rend adapté aux connexions étanches dans les systèmes de canalisations à haute pression.
Résistance à la corrosion et compatibilité avec les fluides : l'acier inoxydable 304 peut résister à l'érosion causée par l'eau, la vapeur et les acides et alcalis faibles, tandis que l'acier inoxydable 316 peut résister aux fluides fortement corrosifs tels que l'eau de mer, les sels de chlorure et les solvants organiques. Cela évite les défaillances d'étanchéité causées par le vieillissement des matériaux ou l'érosion par les fluides, ce qui le rend particulièrement adapté aux environnements corrosifs dans des industries telles que l'ingénierie chimique et l'industrie pharmaceutique.
Compensation flexible et résistance aux vibrations : La structure annulaire ondulée du soufflet lui confère de bonnes capacités de compensation axiale, latérale et angulaire. Il peut absorber les déplacements causés par la dilatation et la contraction thermique des canalisations, les vibrations des équipements ou le désalignement de l'installation, réduisant ainsi les contraintes sur les interfaces scellées et réduisant le risque de fuite dû aux connexions rigides.
Stabilité structurelle et longue durée de vie : le matériau métallique ne vieillit pas facilement et présente une résistance à la fatigue. Il peut maintenir l'intégrité structurelle sous des contraintes alternées à long terme (telles que les vibrations et les fluctuations de pression), avec une durée de vie de plus de 10 ans, bien plus longue que celle des tuyaux en caoutchouc (généralement 1 à 3 ans).
Scénarios d'application typiques
En tant que tuyaux d'étanchéité, les soufflets en acier inoxydable peuvent largement remplacer les tuyaux d'étanchéité traditionnels pour résoudre les problèmes d'étanchéité dans différents scénarios :

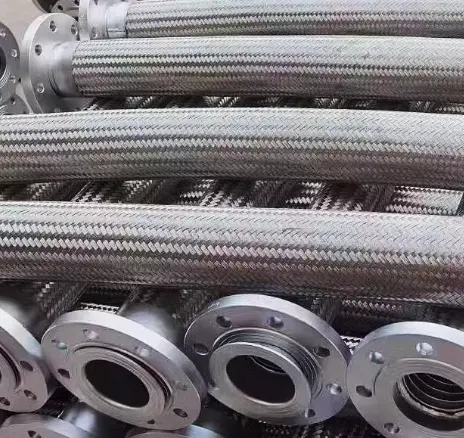

Connexions étanches dans les pipelines industriels
Utilisé pour les connexions étanches entre des équipements tels que des pompes, des vannes, des récipients sous pression et des canalisations, particulièrement adapté aux systèmes de canalisations transportant de la vapeur à haute température, de l'huile chaude et des liquides corrosifs, tels que l'étanchéité des tuyaux d'entrée/sortie des réacteurs chimiques et les connexions étanches flexibles des canalisations de vapeur dans les centrales électriques.
Dans les pipelines d'équipements à basse température tels que le GNL et l'azote liquide, ils peuvent être utilisés comme tuyaux d'étanchéité pour résister à des températures ultra-basses et éviter les fuites causées par la fragilisation à basse température.
Scellement des instruments et compteurs de précision
Dans les systèmes de cheminement des gaz et des liquides des instruments analytiques (tels que les chromatographes en phase gazeuse et les spectromètres de masse), ils peuvent être utilisés comme tuyaux d'étanchéité pour garantir la transmission propre et l'absence de fuite des gaz vecteurs et des échantillons, garantissant ainsi la précision de l'analyse.
Aux extrémités de connexion des équipements de mesure (tels que les débitmètres et les manomètres), un joint flexible réduit l'impact des vibrations sur la précision du dosage et empêche les fuites de fluide.
Protection d'étanchéité des équipements mécaniques
Pour l'étanchéité des pipelines dans les systèmes hydrauliques et pneumatiques, en particulier pour les connexions de pièces mobiles d'équipements (telles que les cylindres d'huile et les cylindres pneumatiques), la compensation flexible des soufflets peut absorber les déplacements, assurant l'étanchéité tout en évitant l'usure des pipelines.
Pour l'étanchéité des conduites d'eau de refroidissement et des conduites de carburant des équipements électriques tels que les moteurs et les compresseurs, ils peuvent résister à des températures et des vibrations élevées pendant le fonctionnement de l'équipement, empêchant ainsi les fuites d'huile et d'eau de provoquer des défauts.
Exigences d'étanchéité dans des environnements spéciaux
Dans l'ingénierie maritime, ils sont utilisés pour les connexions étanches des pipelines de pont de navire et des équipements sous-marins, résistant à la corrosion par l'eau de mer et aux vibrations de la coque.
Dans l'industrie nucléaire, les tuyaux d'étanchéité pour le transport de milieux radioactifs ont une résistance aux radiations et des caractéristiques d'étanchéité élevées pour garantir la sécurité.
Points de sélection clés et spécifications d'installation
1. Sélection scientifique
Calibre et longueur : sélectionnez des calibres tels que DN6-DN300 en fonction des exigences de débit moyen. La longueur doit être déterminée en fonction de la compensation du déplacement du pipeline, avec une certaine marge flexible réservée (généralement 10 % à 20 % plus longue que la longueur de connexion rigide).
Pression et température : en fonction de la pression de service du système (la pression de conception doit être ≥ 1,5 fois la pression de service) et de la plage de température, sélectionnez ci-dessous les niveaux de pression et les matériaux correspondants (tels que l'acier inoxydable 310S est préféré pour les conditions de travail à haute température).
Caractéristiques du milieu : Pour les milieux corrosifs, sélectionnez les matériaux 304, 316 ou Hastelloy en fonction de la composition du milieu (telle que la concentration en ions chlorure). Si nécessaire, effectuez un revêtement de la paroi intérieure (comme un revêtement PTFE) pour améliorer la résistance à la corrosion.

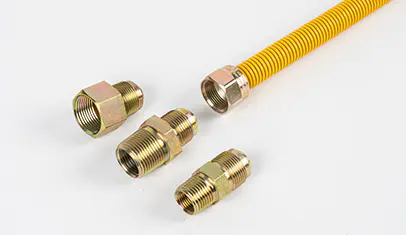

Méthode de connexion : Sélectionnez les formes de connexion telles que les brides (soudage par emboîtement, soudage bout à bout), les filetages (filetages NPT, G) et les connecteurs rapides en fonction du type d'interface de l'équipement, en garantissant la correspondance d'étanchéité avec l'interface (telle que la surface d'étanchéité de la bride doit être compatible avec le matériau du joint).
2. Spécifications d'installation
Évitez les courbures excessives et les torsions : lors de l'installation, le rayon de courbure ne doit pas être inférieur au rayon de courbure spécifié par le produit (généralement 3 à 6 fois le diamètre du tuyau). La torsion du soufflet est strictement interdite pour éviter d'endommager la structure ondulée, ce qui pourrait affecter l'étanchéité et la durée de vie.
Fixation et guidage : Pour une installation sur de longues distances, des supports fixes doivent être placés aux deux extrémités du soufflet et des supports de guidage doivent être ajoutés au milieu pour éviter le déplacement du soufflet causé par le poids propre du pipeline ou un impact moyen, garantissant ainsi une contrainte uniforme sur l'interface scellée.
Traitement de surface d'étanchéité : avant la connexion, nettoyez les taches d'huile et les bavures sur les surfaces des brides et les interfaces filetées. Pour les connexions à bride, serrez les boulons uniformément (serrez en diagonale étape par étape). Pour les connexions filetées, appliquez un produit d'étanchéité (tel qu'un ruban PTFE) pour améliorer les performances d'étanchéité.
Test d'étanchéité : Après l'installation, un test de pression (pneumatique ou hydraulique) doit être effectué. La pression d'essai est de 1,25 fois la pression de service, et la pression est maintenue pendant 30 minutes sans chute de pression ni fuite à qualifier.
Avantages de l'application
Risque de fuite réduit : par rapport aux tuyaux d'étanchéité en caoutchouc traditionnels, le taux de fuite des soufflets en acier inoxydable est réduit de plus de 90 %, réduisant ainsi les accidents de sécurité causés par une fuite de fluide (tels que les incendies provoqués par une fuite de fluides inflammables et explosifs et les blessures corporelles causées par une fuite de fluides corrosifs).
Coûts de maintenance réduits : la caractéristique de longue durée de vie prolonge le cycle de remplacement de 3 à 5 fois. Dans le même temps, la résistance à la corrosion et la résistance à la température réduisent la fréquence de maintenance causée par le vieillissement des matériaux, et le coût global de maintenance peut être économisé de plus de 50 %.
Limites d'application élargies : il peut fonctionner de manière stable dans des environnements (haute température, haute pression, forte corrosion) auxquels les tuyaux d'étanchéité traditionnels ne peuvent pas s'adapter, fournissant ainsi des solutions d'étanchéité fiables pour des conditions de travail spéciales.
Stabilité améliorée du système : la capacité de compensation flexible réduit l'impact des contraintes du pipeline sur les interfaces des équipements, protège les équipements de précision tels que les pompes et les vannes et prolonge leur durée de vie.
Résumé
En tant que tuyaux d'étanchéité, les soufflets en acier inoxydable offrent des avantages complets de « haute étanchéité, résistance, longue durée de vie et installation facile » grâce aux avantages inhérents aux matériaux métalliques et à la conception flexible de la structure ondulée. Ils constituent un choix idéal pour mettre à niveau et remplacer les tuyaux traditionnels dans le domaine de l'étanchéité industrielle, en particulier dans les scénarios avec des exigences strictes en matière de performances d'étanchéité et d'adaptabilité environnementale, offrant une garantie solide pour le fonctionnement sûr et stable du système.

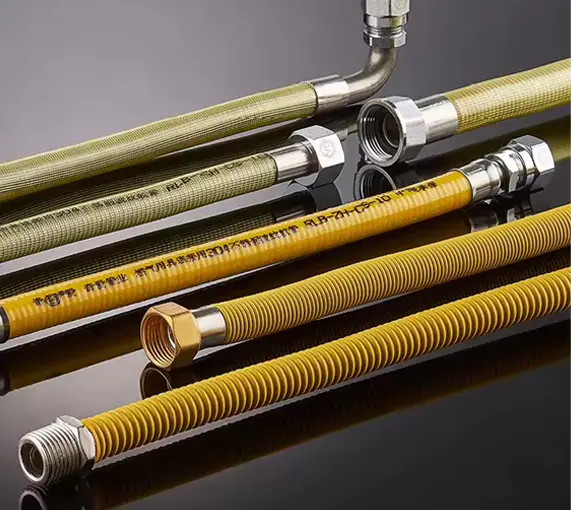

Dans les systèmes de transport de gaz, la sécurité, les performances d'étanchéité et la stabilité des pipelines sont directement liées au fonctionnement normal du système et à la sécurité du personnel. Qu'il s'agisse de gaz industriels (tels que l'oxygène, l'azote, l'hydrogène), de gaz combustibles (gaz naturel, gaz de pétrole liquéfié) ou de gaz spéciaux (tels que les gaz corrosifs, les gaz de haute pureté), les exigences relatives aux canalisations de transport sont extrêmement strictes. Les soufflets en acier inoxydable, avec leurs avantages matériels et structurels uniques, peuvent résoudre efficacement les problèmes tels que les fuites, la corrosion et les vibrations rencontrés par les pipelines traditionnels dans le transport de gaz, ce qui en fait un choix idéal pour les systèmes de gaz. Ce qui suit développe des solutions spécifiques provenant de plusieurs dimensions.
Adaptation précise des avantages de performance de base aux exigences du système de gaz
Les principales exigences des systèmes de gaz pour canalisations sont l'étanchéité absolue, la résistance à la corrosion des gaz, la résistance aux vibrations et aux chocs, l'adaptabilité aux fluctuations de pression et le contrôle de la propreté. Les caractéristiques de l’acier inoxydable ci-dessous peuvent parfaitement répondre à ces exigences :
Performance d'étanchéité extrême : en adoptant des matériaux en acier inoxydable 304, 316 et autres matériaux intégralement formés, les soufflets et les extrémités de connexion (telles que les filetages, les brides) permettent une coopération étroite grâce à un usinage de précision, qui peut réaliser une étanchéité dure métal sur métal ou être associé à des joints spéciaux (tels que des joints en cuivre, des joints en PTFE) pour garantir une fuite de gaz nulle. Pour les systèmes de gaz à haute pression (avec une pression de service allant jusqu'à 10 MPa ou plus), sa fiabilité d'étanchéité est loin de celle des tuyaux en caoutchouc ou des canalisations métalliques ordinaires, et le taux de fuite peut être contrôlé en dessous de 1 × 10¹⁰ Pa·m³/s.
Excellente résistance à la corrosion des gaz : l'acier inoxydable 304 peut résister à l'érosion à long terme par les gaz secs (tels que l'oxygène, l'azote) et les gaz combustibles non corrosifs ; L'acier inoxydable 316, en raison de sa teneur en molybdène, peut résister à la corrosion par les gaz combustibles contenant du soufre, le chlore gazeux, le fluorure d'hydrogène et d'autres gaz corrosifs, évitant ainsi la formation de trous ou la perte d'impuretés sur la paroi interne du pipeline causée par l'érosion, assurant ainsi la pureté du transport de gaz.
Résistance aux vibrations et aux fluctuations de pression : la structure ondulée annulaire du soufflet a une bonne élasticité, qui peut absorber les vibrations et les impulsions de pression générées par le fonctionnement du compresseur et l'ouverture/fermeture des vannes dans le système de gaz, réduire la concentration de contraintes aux interfaces des pipelines et réduire le risque de fuite desserrée causée par des connexions rigides. Il est particulièrement adapté aux pièces de connexion entre les compresseurs de gaz, les réservoirs de stockage et les pipelines.
Adaptabilité de la propreté : après le polissage électrolytique de la paroi intérieure, la rugosité de la surface Ra peut être aussi faible que 0,8 μm ou moins, ce qui n'est pas facile à adsorber les impuretés ou l'humidité dans le gaz, et aucune particule ne tombe. Il répond aux exigences de transmission des gaz de haute pureté (tels que l'azote de très haute pureté utilisé dans l'industrie électronique, les gaz spéciaux utilisés dans la fabrication de semi-conducteurs) et évite la pollution gazeuse affectant la qualité de la production.
Large adaptabilité de la température et de la pression : il peut fonctionner de manière stable dans la plage de température de -200 ℃ à 450 ℃, s'adaptant à la transmission de vaporisation des gaz liquéfiés à basse température (tels que l'azote liquide, l'oxygène liquide) et des systèmes de gaz à haute température ; la pression de service va du vide à 30 MPa, ce qui peut non seulement répondre aux besoins des gazoducs à basse pression (inférieurs à 0,1 MPa), mais également être utilisée dans les systèmes de transport de gaz industriels à haute pression.
Scénarios d'application typiques
Les soufflets en acier inoxydable peuvent résoudre spécifiquement les problèmes de transmission dans différents types de systèmes de gaz :
Systèmes de transport de gaz industriels
Utilisé pour le raccordement par pipeline de gaz inertes tels que l'oxygène, l'azote et l'argon, en particulier dans les ateliers de soudage et les domaines de transformation des métaux. La résistance aux vibrations des soufflets peut réduire le risque de fuite au niveau de la connexion entre les bouteilles d'oxygène et les canalisations.
Dans les systèmes de transmission d'hydrogène, l'acier inoxydable 316 peut éviter la fragilisation par l'hydrogène et, grâce à une structure d'étanchéité spéciale, il peut prévenir les risques d'explosion causés par une fuite d'hydrogène.
Pour le transport de gaz industriels corrosifs (tels que le chlore gazeux, le dioxyde de soufre), des soufflets en acier inoxydable 316L sont sélectionnés pour résister à la corrosion du pipeline par les gaz et assurer le fonctionnement sûr à long terme du système.
Systèmes d'approvisionnement en gaz
Pour le raccordement de gazoducs intérieurs et extérieurs de gaz naturel urbain et de gaz de pétrole liquéfié, des soufflets sont utilisés entre les compteurs de gaz, les vannes et les canalisations principales. Leur compensation flexible peut réduire les fuites d'interface causées par le déplacement du pipeline dû au tassement du bâtiment ou aux changements de température.
Pour les tuyaux de dérivation de gaz dans les cuisines commerciales et les fours industriels, la résistance à la température des soufflets peut s'adapter à l'environnement à haute température à proximité des poêles, et leurs performances anti-vieillissement évitent les fissures et les fuites des tuyaux en caoutchouc dues à une utilisation à long terme.
Systèmes de gaz spéciaux et de gaz de haute pureté
Pour le transport de gaz de haute pureté (tels que l'ammoniac de très haute pureté, le silane) dans les industries des semi-conducteurs et du photovoltaïque, les soufflets avec des parois intérieures polies électrolytiquement peuvent réduire la pollution de contact entre les gaz et les pipelines, garantissant ainsi la pureté du gaz (atteignant 99,9999 % ou plus) ;
Pour les gazoducs de laboratoire (tels que les gaz vecteurs pour les chromatographes en phase gazeuse, les gaz spéciaux pour l'analyse spectrale), la faible adsorption du soufflet garantit la stabilité des composants gazeux et améliore la précision des données expérimentales.
Connexion des équipements de stockage et de traitement du gaz
Pour la connexion entre les réservoirs de stockage de gaz, les bouteilles et les vaporisateurs, les réducteurs de pression et les soufflets peuvent absorber les vibrations pendant le fonctionnement de l'équipement et protéger les performances d'étanchéité des interfaces des vannes ;
Pour la connexion entre le tuyau de sortie de liquide des réservoirs de stockage de gaz à basse température (tels que l'azote liquide, l'argon liquide) et les vaporisateurs, le soufflet peut s'adapter aux changements de température de basse température à température normale, évitant ainsi les fissures dans les canalisations dues à la dilatation et à la contraction thermiques.
Points de sélection clés et spécifications d'installation
1. Sélection scientifique
Sélection du matériau : déterminez le matériau en fonction des propriétés du gaz – l'acier inoxydable 304 est sélectionné pour les gaz inertes et les gaz combustibles ; L'acier inoxydable 316/316L est sélectionné pour les gaz corrosifs et les gaz combustibles dans les environnements d'eau de mer ; Un acier inoxydable à faible teneur en carbone (tel que 316L) avec des parois intérieures polies électrolytiquement est requis pour les systèmes de gaz de haute pureté.
Calibre et pression nominale : sélectionnez les calibres DN6-DN200 en fonction du débit de gaz. La pression de service doit correspondre à la pression de conception du système (par exemple, une valeur nominale de 1,6 MPa est généralement sélectionnée pour les systèmes à gaz, et une valeur nominale de 6,4 MPa ou plus est sélectionnée pour les gaz industriels à haute pression).
Méthode de connexion : la connexion filetée (avec un produit d'étanchéité spécifique au gaz) est couramment utilisée dans les systèmes à gaz ; le raccordement à bride (avec joint torique) est principalement utilisé dans les systèmes de gaz industriels ; Les joints à joint facial VCR sont sélectionnés pour les systèmes de gaz de haute pureté afin de garantir l'absence de fuite et la propreté.
Longueur et montant de la compensation : Déterminez la longueur en fonction des exigences de déplacement du pipeline et réservez une allocation de compensation axiale ou latérale (généralement, le montant de la compensation ne dépasse pas 10 % de la longueur effective du soufflet) pour éviter d'affecter le joint en raison d'un étirement ou d'une compression excessive.
2. Spécifications d'installation
Interdiction d'incendie et traitement de nettoyage : Avant d'installer le système de gaz, assurez-vous qu'il n'y a pas d'impuretés dans le pipeline pour éviter les étincelles lors de l'installation ; avant d'installer le système de gaz de haute pureté, nettoyez la paroi intérieure du soufflet avec de l'éthanol absolu pour éliminer les taches et les particules d'huile.
Cintrage et fixation : lors de l'installation, le rayon de courbure ne doit pas être inférieur à la valeur spécifiée par le produit (généralement 5 à 8 fois le diamètre du tuyau), et la torsion forcée est interdite ; des supports fixes sont placés tous les 1,5 à 2 mètres dans la section droite, et des supports de guidage sont ajoutés aux deux extrémités de la section courbée pour éviter la déformation causée par le poids propre du pipeline.
Protection de la surface d'étanchéité : avant la connexion, vérifiez la planéité des faces des brides et des interfaces filetées, et éliminez les bavures et les rayures ; appliquez un produit d'étanchéité spécifique au gaz correspondant au gaz lors du raccordement fileté (tel qu'un ruban d'étanchéité PTFE pour le gaz) et sélectionnez des joints compatibles avec le gaz pour le raccordement à bride (tels que des joints en caoutchouc résistant à l'huile pour le gaz, des joints PTFE pour les gaz corrosifs).
Détection des fuites : après l'installation, un test de fuite doit être effectué : de l'eau savonneuse est appliquée sur les interfaces pour la détection des bulles dans les systèmes à gaz ; Les spectromètres de masse à l'hélium sont utilisés dans les systèmes de gaz industriels et de gaz de haute pureté pour garantir que le taux de fuite répond aux exigences du système (telles que le taux de fuite des systèmes de gaz de haute pureté ≤1×10⁻¹¹ Pa·m³/s).
Avantages de l'application
Améliorer la sécurité du système : par rapport aux tuyaux en acier galvanisé traditionnels ou aux tuyaux en caoutchouc, le risque de fuite des soufflets en acier inoxydable est réduit de plus de 95 %, en particulier dans les systèmes à gaz contenant des gaz inflammables et explosifs tels que le gaz combustible et l'hydrogène, ce qui peut réduire considérablement les accidents de sécurité potentiels.
Prolonger la durée de vie : les matériaux en acier inoxydable sont anti-vieillissement et résistants à la corrosion, avec une durée de vie de plus de 20 ans, dépassant de loin celle des tuyaux en caoutchouc (1 à 3 ans) et des tuyaux en acier ordinaires (8 à 10 ans), réduisant ainsi la fréquence de remplacement et les coûts de maintenance.
Garantir la pureté et la qualité du gaz : dans les systèmes de gaz de haute pureté, cela peut éviter la mise au rebut des produits causée par la pollution des pipelines (comme les défauts des puces semi-conductrices causés par des gaz impurs) et réduire les pertes de production.
Adaptez-vous aux conditions de travail complexes : la capacité de compensation flexible résout l'impact de l'affaissement des bâtiments, des vibrations des équipements et des changements de température sur les pipelines, réduit la maintenance des arrêts causés par les dommages aux pipelines et améliore la stabilité du fonctionnement du système.
Résumé
Grâce à l'adaptation des matériaux, à l'optimisation structurelle et à l'usinage de précision, les soufflets en acier inoxydable atteignent des performances complètes de « étanchéité sûre, résistance à la corrosion, durabilité et transmission propre » dans les systèmes à gaz. Qu'il s'agisse de gaz industriels conventionnels, de gaz combustibles civils ou de systèmes de gaz spéciaux à forte demande, ils peuvent fournir des solutions de transport fiables, offrant une solide garantie pour le fonctionnement sûr et stable des systèmes de gaz.
Les systèmes de chauffage (y compris le chauffage civil, le chauffage industriel, le chauffage à énergie nouvelle, etc.) ont des exigences fondamentales pour les canalisations, telles que la résistance aux températures élevées, la résistance à la fatigue thermique, une étanchéité fiable, l'adaptabilité à la dilatation et à la contraction thermiques et la compatibilité avec les fluides. Les tuyaux métalliques traditionnels (tels que les tuyaux en acier galvanisé) sont sujets aux fissures dues aux contraintes thermiques, tandis que les tuyaux en plastique sont limités par la limite de température supérieure. Cependant, les soufflets en acier inoxydable, avec leur conception matérielle et structurelle unique, peuvent résoudre efficacement ces problèmes et devenir une solution de canalisation idéale pour les systèmes de chauffage. Ce qui suit présente des solutions d'application spécifiques à plusieurs dimensions.
Adaptation approfondie des avantages de performance de base aux exigences du système de chauffage
L'environnement de fonctionnement des systèmes de chauffage est caractérisé par d'importantes fluctuations de température (-10 ℃ à 300 ℃), des fluides divers (eau chaude, vapeur, huile thermoconductrice, etc.) et l'existence de contraintes thermiques et de vibrations. Les performances des soufflets en acier inoxydable peuvent répondre avec précision à ces exigences :
Excellente résistance aux hautes températures et stabilité thermique : l'acier inoxydable 304 peut résister à des environnements à température moyenne inférieure à 200 ℃ (tels que le chauffage de l'eau chaude civile), l'acier inoxydable 316 peut s'adapter à des scénarios de haute température de 200 à 400 ℃ (tels que les conduites de vapeur industrielles), et les qualités spéciales (telles que 310S) peuvent même fonctionner de manière stable dans les systèmes de chauffage à feu ouvert au-dessus de 600 ℃. Le matériau ne vieillira pas et ne subira pas d’atténuation de résistance en raison de températures élevées à long terme.
Résistance à la fatigue thermique et capacité de compensation de dilatation : La structure annulaire ondulée du soufflet lui confère une bonne extensibilité axiale. Pendant le cycle de démarrage du système de chauffage (augmentation de la température) et d'arrêt (chute de température), il peut absorber le changement de longueur du pipeline causé par la dilatation et la contraction thermique (le montant de la compensation peut atteindre 5 % à 10 % de sa propre longueur), réduisant ainsi le desserrage de l'interface ou la fissuration du pipeline provoqué par des connexions rigides. Il est particulièrement adapté au raccordement de chaudières, d’échangeurs de chaleur et d’autres équipements aux canalisations principales.
Compatibilité moyenne et résistance à la corrosion : il tolère les fluides de chauffage courants tels que l'eau chaude, la vapeur et l'huile conductrice de chaleur. L'acier inoxydable 304 peut résister au tartre des ions calcium et magnésium dans l'eau et à la corrosion par l'oxygène. L'acier inoxydable 316 peut résister à l'érosion causée par la vapeur contenant du soufre et les milieux conducteurs de chaleur faiblement acides, évitant ainsi les fuites de fluide causées par la corrosion et la perforation de la paroi interne du pipeline.

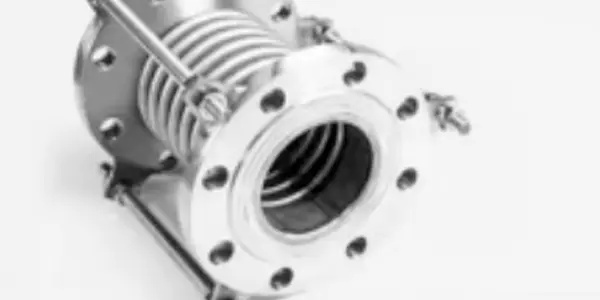

Fiabilité d'étanchéité et capacité de charge : grâce à des brides, des filetages et d'autres structures de connexion usinés avec précision, combinés à des joints d'étanchéité résistants aux hautes températures (tels que des joints en graphite, des joints plaqués métal), une étanchéité sans fuite sous des températures élevées à long terme peut être obtenue. La pression de service peut atteindre 1,6-10MPa, répondant aux exigences de pression du chauffage civil à basse pression (inférieure à 0,6MPa) et des systèmes à vapeur industriels à haute pression (au-dessus de 4,0MPa).
Efficacité de conduction thermique et économie d'énergie : la conductivité thermique de l'acier inoxydable (environ 16-21 W/(m·K)) est supérieure à celle des tuyaux en plastique, et la structure annulaire du soufflet peut augmenter la zone de contact entre le milieu et le pipeline, accélérant ainsi le transfert de chaleur. Dans le même temps, la paroi extérieure du pipeline peut être facilement équipée d'une couche isolante pour réduire les pertes de chaleur et améliorer les performances d'économie d'énergie du système.
Scénarios d'application typiques
Les soufflets en acier inoxydable peuvent résoudre spécifiquement les problèmes d'application des canalisations traditionnelles dans différents types de systèmes de chauffage :
Systèmes de chauffage et d'eau chaude civils
Raccordement des tuyaux de dérivation entre les radiateurs et les tuyaux principaux : grâce à la flexibilité des soufflets, ils peuvent facilement contourner les obstacles tels que les murs et les meubles, réduire l'utilisation de coudes et réduire la résistance à l'écoulement de l'eau ; en même temps, ils absorbent l'expansion et la contraction des canalisations pendant les saisons de chauffage et hors chauffage pour éviter les fuites d'interface.

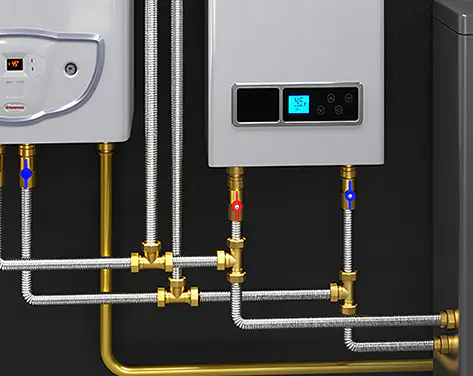

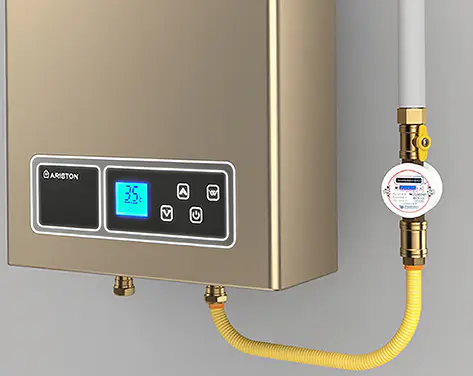

Connexion entre les chaudières murales et les conduites d'eau chaude : Ils peuvent résister à la température de l'eau chaude de 80 à 95 ℃ pendant le fonctionnement des chaudières murales, résister à la fatigue thermique causée par les démarrages et les arrêts fréquents et sont plus durables que les tuyaux en caoutchouc (faciles à vieillir) et les tuyaux en cuivre (forte rigidité), avec une durée de vie de plus de 15 ans.

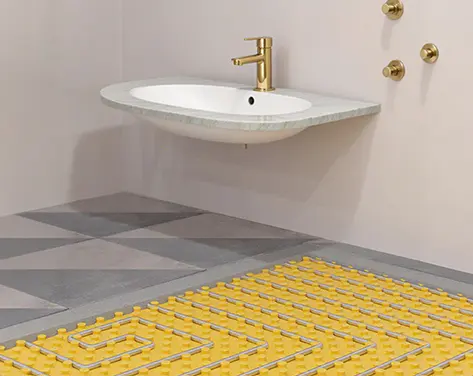

Connexion de collecteurs dans le chauffage radiant par le sol à basse température (chauffage par le sol à eau) : les soufflets de petit calibre (DN15-DN25) peuvent s'adapter à la disposition à plusieurs branches des tuyaux de chauffage par le sol, réduire la résistance à l'écoulement de l'eau et améliorer l'uniformité de la dissipation thermique.
Systèmes de chauffage industriels
Connexion entre les chaudières et les canalisations de vapeur : à la sortie des chaudières à charbon/à gaz, les soufflets peuvent absorber la forte dilatation thermique lors du démarrage de la chaudière, protéger les vannes et les interfaces des canalisations et éviter les fuites de vapeur (la température de la vapeur est généralement de 150 à 300 ℃, la pression de 1,0 à 4,0 MPa).
Systèmes de chauffage au mazout thermoconducteurs : utilisés pour connecter les fours à mazout thermoconducteurs aux réacteurs, séchoirs et autres équipements. L'acier inoxydable 316 peut résister à l'érosion à long terme de l'huile thermoconductrice (température 200-300 ℃) et sa résistance aux vibrations (générées par le fonctionnement de la pompe) empêche le desserrage des joints de pipeline.
Raccordement des canalisations des équipements de chauffage électrique : tels que les canalisations d'entrée et de sortie des réacteurs de chauffage électrique, les soufflets peuvent s'adapter à la température locale élevée des éléments chauffants électriques, et il n'y a aucun problème d'émission d'odeurs provenant des tuyaux en plastique.
Systèmes de chauffage aux nouvelles énergies
Canalisations de circulation des systèmes de collecte solaire thermique : reliant les capteurs solaires et les réservoirs de stockage d'eau chaude, l'acier inoxydable 304 peut résister à des températures élevées (70-100 ℃) sous la lumière directe du soleil et à la corrosion par la pluie, et la structure flexible s'adapte au léger déplacement des capteurs en raison des angles d'installation.
Canalisations de circulation d'eau des pompes à chaleur à air : Dans la plage de fluctuation de température de -10 ℃ à 55 ℃, les soufflets peuvent compenser l'expansion et la contraction des canalisations causées par les changements de température environnementale, évitant ainsi la fragilisation à basse température ou la déformation à haute température des tuyaux en plastique.
Scénarios de chauffage spéciaux
Canalisations de désinfection à la vapeur dans l'industrie agroalimentaire : la paroi intérieure du soufflet en acier inoxydable est lisse et facile à nettoyer, répondant aux normes d'hygiène alimentaire (telles que la certification 3A), résistant à la désinfection à la vapeur à haute température de 121 ℃ et ne présentant aucun risque de pollution par la rouille.
Connexion par pipeline d'équipements de chauffage de laboratoire (tels que des bains d'huile, des réservoirs à température constante) : les soufflets de petit calibre (DN6-DN15) peuvent s'adapter avec précision aux équipements de précision, et leur résistance aux vibrations assure une transmission stable du milieu pendant les expériences.
Points de sélection clés et spécifications d'installation
1. Sélection scientifique
Correspondance des matériaux : l'acier inoxydable 304 est sélectionné pour les systèmes à moyenne température (≤200 ℃) ; L'acier inoxydable 316 est sélectionné pour les systèmes à haute température (200-400 ℃) ou les milieux corrosifs (tels que la vapeur contenant du soufre) ; L'acier inoxydable 310S est sélectionné pour les systèmes à ultra haute température (>400℃).
Calibre et pression nominale : sélectionnez les calibres DN10-DN300 en fonction du débit du fluide caloporteur (DN15-DN50 est couramment utilisé à des fins civiles, DN50-DN200 à des fins industrielles) ; la pression de service doit être ≥1,25 fois la pression de conception du système (par exemple, si la pression de conception d'un système à vapeur est de 1,6 MPa, sélectionnez un soufflet avec une valeur nominale de ≥2,0 MPa).
Méthode de connexion : La connexion filetée (avec un ruban de matière première résistant aux hautes températures) est couramment utilisée dans les systèmes civils ; le raccordement à bride (avec joints enroulés en métal) est principalement utilisé dans les systèmes industriels ; des joints de virole peuvent être sélectionnés pour la connexion d'équipements de précision (pour garantir une nettoyabilité sans coins morts).
Montant de compensation de dilatation : calculez le montant de dilatation thermique en fonction de la longueur du pipeline et de la différence de température (formule : ΔL=α×L×ΔT, où α est le coefficient de dilatation linéaire de l'acier inoxydable), en vous assurant que le montant de compensation du soufflet est ≥ la valeur calculée pour éviter un étirement ou une compression excessive.
2. Spécifications d'installation
Prétraitement et nettoyage : avant l'installation, éliminez le tartre d'oxyde et les taches d'huile dans le pipeline. Les systèmes à haute température doivent être dégraissés (comme le nettoyage au trichloréthylène) ; lors du raccordement à des équipements alimentaires et pharmaceutiques, des soufflets avec des parois intérieures polies électrolytiquement doivent être sélectionnés pour éviter la croissance microbienne.
Cintrage et fixation : Le rayon de courbure est ≥ le rayon spécifié par le produit (généralement 6 à 10 fois le diamètre du tuyau). Il est interdit d'appliquer une force excessive lors du pliage à froid pour provoquer une déformation de l'ondulation ; des supports coulissants sont placés tous les 2-3 mètres dans la section droite (permettant une expansion axiale), et des supports fixes sont placés aux deux extrémités de la section de compensation pour limiter le déplacement latéral.
Étanchéité et isolation : lorsque une connexion à bride est utilisée, serrez les boulons uniformément (étape par étape en diagonale) pour éviter la défaillance du joint causée par une charge excentrique ; les canalisations à haute température doivent être enveloppées de couches d'isolation (telles que de la laine de roche, du silicate d'aluminium) à l'extérieur du soufflet, mais un espace d'expansion doit être réservé pour empêcher la couche d'isolation d'entraver la compensation du soufflet.
Fonctionnement d'essai et tests : après l'installation, effectuez un test de pression d'eau (la pression d'essai est 1,5 fois la pression de service et la pression est maintenue pendant 30 minutes sans fuite) ; les systèmes à haute température doivent effectuer une mise en service à chaud pour vérifier si le soufflet se dilate et se contracte en douceur et s'il y a des fuites à l'interface.
Avantages de l'application
Prolonger la durée de vie du système : La résistance à la fatigue thermique des soufflets en acier inoxydable peut prolonger le cycle de fonctionnement sans problème du système de chauffage à plus de 10 ans, dépassant de loin celui des tuyaux en acier galvanisé (5 à 8 ans) et des tuyaux en plastique (3 à 5 ans), réduisant ainsi les coûts de remplacement.
Réduire les coûts de maintenance : la résistance à la corrosion et la résistance aux températures élevées réduisent la maintenance des arrêts causés par la corrosion et la rupture des pipelines, et les coûts de maintenance annuels peuvent être réduits de 40 à 60 % ; En particulier dans les systèmes de chauffage industriels, les pertes de production causées par des fuites de fluide peuvent être évitées.
Améliorer la sécurité opérationnelle : l'étanchéité sans fuite et la conception anti-stress thermique réduisent le risque de brûlures et d'incendies causés par les fuites de fluides à haute température (tels que la vapeur et l'huile conductrice de chaleur) et peuvent réduire les pertes matérielles causées par les fuites d'eau domestique dans le chauffage civil.
Améliorer l'adaptabilité du système : la capacité de compensation flexible rend l'installation de pipelines non limitée par les structures du bâtiment (telles que les murs et les sols), particulièrement adaptée à la transformation des systèmes de chauffage dans les bâtiments anciens, réduisant ainsi l'excavation des murs et les dommages structurels.
Résumé
Grâce aux doubles avantages du matériau et de la structure, les soufflets en acier inoxydable atteignent des performances complètes de « résistance aux températures élevées, anti-expansion, étanchéité stable et longue durée de vie » dans les systèmes de chauffage. Qu'il s'agisse des exigences de confort du chauffage civil ou des conditions de travail difficiles du chauffage industriel, ils peuvent fournir des solutions de canalisations fiables, jetant ainsi une base solide pour le fonctionnement efficace et sûr des systèmes de chauffage.

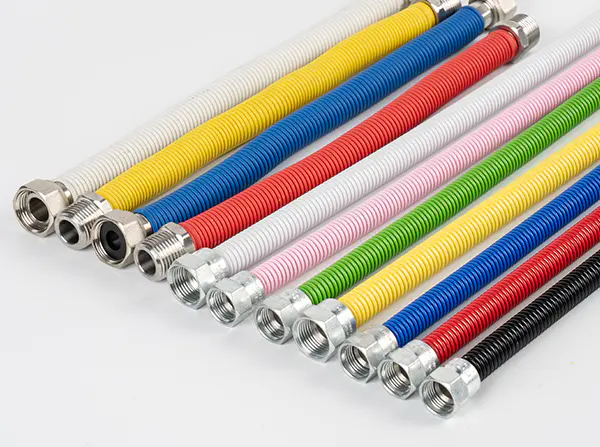

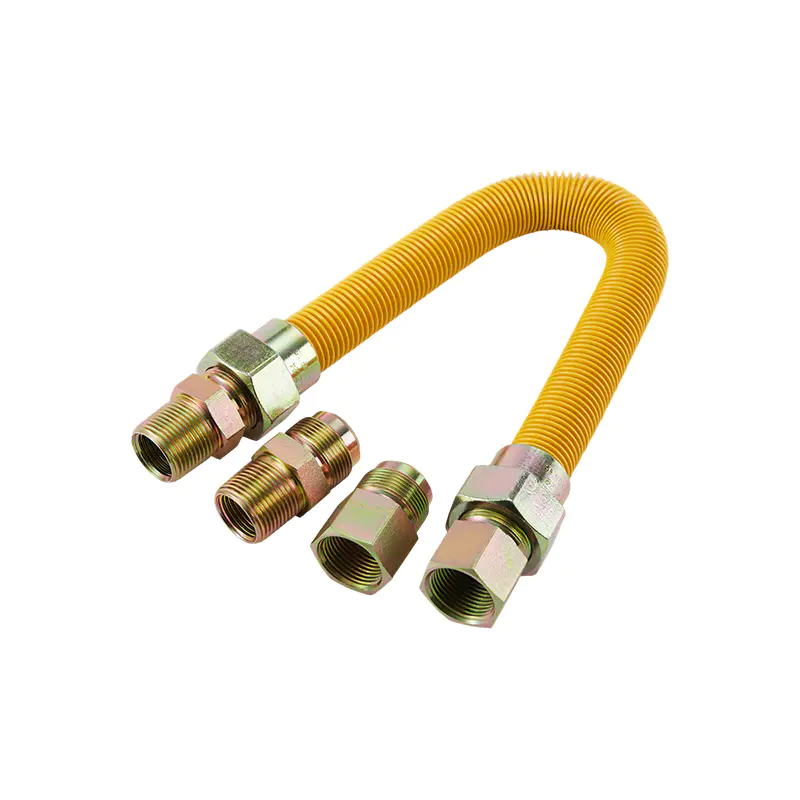

Les cuisinières (y compris les cuisinières à gaz domestiques, les cuisinières commerciales, les fours industriels, etc.) ont des exigences strictes en matière de raccordement des canalisations, telles que la sécurité et l'étanchéité, la résistance aux températures élevées, la résistance à la corrosion du gaz et de ses impuretés, la flexibilité d'installation et la fiabilité à long terme. Les tuyaux en caoutchouc traditionnels sont sujets au vieillissement, aux fissures et aux morsures de rats, tandis que les tuyaux métalliques rigides manquent de flexibilité, ce qui rend l'installation difficile. Les soufflets en acier inoxydable, avec leurs propriétés matérielles et leur conception structurelle uniques, peuvent résoudre efficacement ces problèmes et devenir un choix idéal pour les canalisations de raccordement des poêles. Ce qui suit présente des solutions d'application spécifiques à plusieurs dimensions.
Avantages de performance de base et adaptation précise aux exigences du poêle
L'environnement de fonctionnement des poêles est caractérisé par une température ambiante élevée (jusqu'à 150 ℃ à proximité du brûleur), des allumages et extinctions fréquents, un contact avec le gaz (gaz naturel, gaz de pétrole liquéfié) et l'eau de condensation, et la nécessité d'un raccordement sûr et flexible. Les performances des soufflets en acier inoxydable peuvent répondre avec précision à ces exigences :
Excellente sécurité et étanchéité : fabriqué en acier inoxydable 304 de haute qualité, le soufflet a une structure monobloc sans joints au milieu, réduisant le risque de fuite. Les extrémités de connexion (filetées ou à connexion rapide) sont usinées avec précision et équipées de bagues d'étanchéité spéciales (telles que du caoutchouc nitrile ou de l'EPDM) compatibles avec le gaz, garantissant une étanchéité fiable même en cas d'utilisation à long terme et de changements de température.
Résistance aux hautes températures et résistance au feu : il peut résister à des températures élevées jusqu'à 300 ℃, ce qui est bien supérieur à la température ambiante à proximité du brûleur du poêle. Même s'il entre accidentellement en contact avec des flammes nues, il ne fondra pas et ne brûlera pas, évitant ainsi les accidents d'incendie causés par la combustion des tuyaux, ce qui est beaucoup plus sûr que les tuyaux en caoutchouc.
Résistance à la corrosion et compatibilité avec les gaz : il résiste à la corrosion causée par les composants gazeux (tels que les sulfures du gaz naturel) et l'eau de condensation générée lors de la combustion du gaz, évitant ainsi la rouille et la perforation. Il est compatible avec divers gaz, notamment le gaz naturel, le gaz de pétrole liquéfié et le gaz artificiel, sans dégradation ni réaction des matériaux.
Flexibilité et adaptabilité d'installation : le soufflet peut être plié librement (le rayon de courbure minimum est de 3 à 5 fois le diamètre du tuyau), s'adaptant à la disposition spatiale complexe des cuisines. Il peut facilement connecter la source de gaz (compteur de gaz, bouteille de gaz) au poêle, réduisant ainsi le besoin de coudes et d'adaptateurs et simplifiant le processus d'installation.
Anti-âge et longue durée de vie : contrairement aux tuyaux en caoutchouc qui sont sujets au vieillissement, au durcissement et aux fissures dus à la température, aux rayons ultraviolets et aux vapeurs d'huile, les soufflets en acier inoxydable ont des performances anti-vieillissement. Sa durée de vie peut atteindre 10 à 15 ans, dépassant largement la durée de vie de 18 mois à 2 ans des tuyaux en caoutchouc, réduisant ainsi la fréquence de remplacement.
Scénarios d'application typiques
Les soufflets en acier inoxydable peuvent être appliqués sur différents types de poêles pour résoudre les problèmes de connexion :

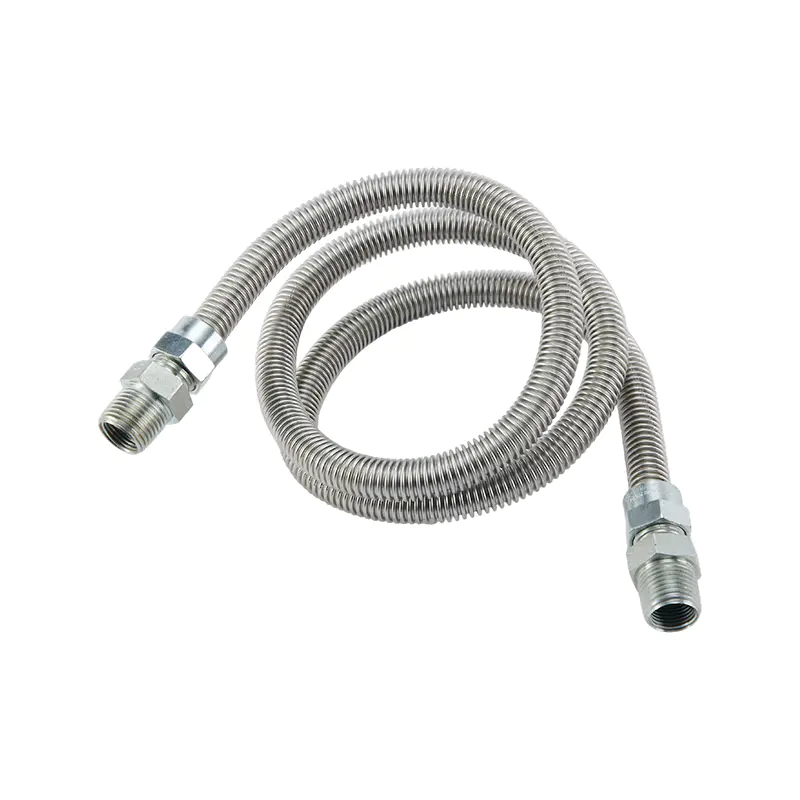

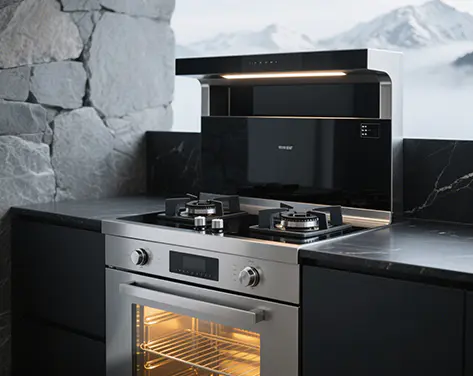

Cuisinières à gaz domestiques
Connexion entre le compteur de gaz et la cuisinière : Dans les cuisines domestiques, il est utilisé pour connecter le compteur de gaz ou la vanne de gaz à la cuisinière. Sa flexibilité lui permet d'être acheminé à travers les armoires et autour des obstacles, évitant ainsi les risques pour la sécurité liés à l'écrasement ou au pliage des tuyaux en caoutchouc.
Connexion du poêle intégré : pour les poêles encastrés installés dans des armoires, le soufflet peut être plié dans une forme appropriée pour s'adapter à l'espace étroit, assurant une bonne ventilation et évitant l'accumulation de gaz.
Poêles de cuisine commerciaux
Poêles à grande échelle dans les restaurants et les cantines : utilisés pour connecter les poêles commerciaux (tels que les poêles wok, les poêles à vapeur) au gazoduc. Il peut résister à l'environnement à haute température des cuisines commerciales et aux vibrations des cuisinières pendant l'utilisation, garantissant ainsi un approvisionnement en gaz stable.
Friteuses et fours à gaz : La résistance à haute température du soufflet le rend approprié pour connecter des friteuses et des fours à gaz qui génèrent une chaleur élevée pendant le fonctionnement, évitant ainsi les dommages aux canalisations causés par une température élevée.
Fours industriels
Fours de chauffage industriels et fours de recuit : utilisés pour les conduites d'alimentation en gaz des fours industriels. Il peut s'adapter à la température élevée autour du four et aux fluctuations de pression du gaz industriel, garantissant ainsi un approvisionnement en gaz sûr et continu.
Points de sélection clés et spécifications d'installation
1. Sélection scientifique
Matériau et calibre : l'acier inoxydable 304 est suffisant pour les cuisinières domestiques et commerciales générales ; pour les environnements industriels soumis à des conditions plus sévères, l'acier inoxydable 316 peut être sélectionné pour une meilleure résistance à la corrosion. Le calibre est sélectionné en fonction de la consommation de gaz du poêle, généralement DN10 (3/8 pouce) pour les poêles domestiques et DN15 (1/2 pouce) ou plus pour les poêles commerciaux.
Longueur et pression nominale : La longueur doit être appropriée, ne dépassant généralement pas 2 mètres pour un usage domestique afin d'éviter une résistance excessive du pipeline. La pression nominale doit être ≥ 1,6 MPa pour répondre aux exigences de pression d'alimentation en gaz (généralement 2 à 3 kPa pour un usage domestique, jusqu'à 5 kPa pour un usage commercial).
Type de connexion : les poêles domestiques utilisent généralement des connexions filetées avec des écrous spécifiques au gaz ; les poêles commerciaux peuvent utiliser des raccords à bride ou des joints à connexion rapide pour un démontage et un entretien pratiques.
2. Spécifications d'installation
Évitez les flexions excessives et les torsions : lors de l'installation, le rayon de courbure ne doit pas être inférieur à la valeur spécifiée pour éviter d'endommager la structure du soufflet et affecter sa durée de vie et sa sécurité. Ne tordez pas le pipeline pour éviter de desserrer le joint.
Fixation ferme : le soufflet doit être fixé avec des clips spéciaux à intervalles (tous les 50 à 80 cm) pour éviter les secousses et les frottements avec d'autres objets, ce qui pourrait provoquer une usure. Ne tirez pas sur le pipeline de force pendant l’installation.
Le pipeline doit être maintenu à une distance d'au moins 30 cm du brûleur du poêle et des autres composants à haute température. Si cela est inévitable, des mesures d'isolation thermique (telles que des manchons d'isolation thermique) doivent être prises.
Détection de fuite : Après l'installation, un test de fuite doit être effectué. Appliquez de l'eau savonneuse sur les pièces de connexion ; si aucune bulle n’est générée, cela indique qu’il n’y a pas de fuite. N'utilisez pas de flamme nue pour détecter les fuites afin d'éviter tout danger.
Inspection et remplacement réguliers : vérifiez régulièrement le soufflet pour détecter tout signe de dommage, de corrosion ou de connexions desserrées. Il doit être remplacé à temps lorsqu'il atteint sa durée de vie ou est endommagé, et doit être remplacé par du personnel professionnel.
Avantages de l'application
Améliorer la sécurité : l'utilisation de soufflets en acier inoxydable réduit le risque de fuite de gaz causée par le vieillissement, les morsures de rats et la température élevée des tuyaux en caoutchouc, empêchant ainsi efficacement les explosions de gaz et les accidents d'incendie et garantissant la sécurité des personnes et des biens.
Réduisez les coûts de maintenance : sa longue durée de vie réduit la fréquence de remplacement par rapport aux tuyaux en caoutchouc, économisant ainsi le coût et les problèmes liés à un remplacement fréquent. Dans le même temps, sa résistance à la corrosion réduit les travaux de maintenance causés par les dommages aux pipelines.
Simplifier l'installation : la flexibilité du soufflet rend l'installation des canalisations de poêle plus pratique, s'adaptant à diverses configurations de cuisine, réduisant la difficulté de construction et améliorant l'efficacité de l'installation.
Conforme aux normes de sécurité : il répond aux exigences des normes de sécurité nationales pour les appareils à gaz (telles que GB 29993-2013 « Tuyaux ondulés en acier inoxydable pour le gaz ») et peut passer l'inspection des services concernés, garantissant ainsi le respect des réglementations.
Résumé
Le soufflet en acier inoxydable, avec sa sécurité, sa résistance aux températures élevées, sa résistance à la corrosion, sa flexibilité et sa longue durée de vie, offre une solution de connexion fiable pour divers poêles. Il résout efficacement les risques de sécurité et les difficultés d'installation des canalisations de raccordement traditionnelles et constitue un choix idéal pour améliorer la sécurité et la fiabilité des systèmes d'alimentation en gaz de poêle.

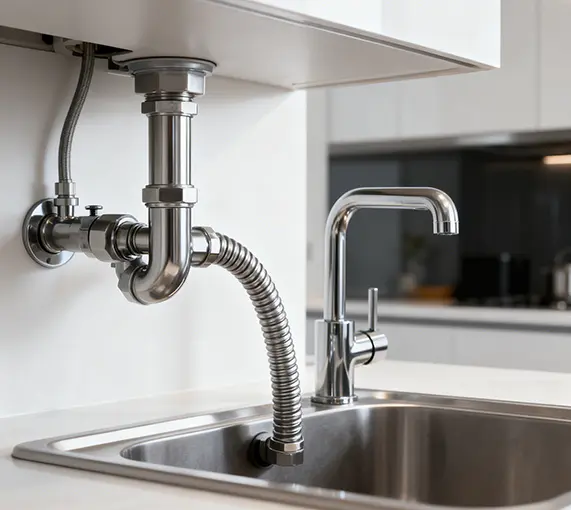

Les systèmes sanitaires (y compris l'hygiène médicale, la transformation des aliments et des boissons, la production pharmaceutique et les installations sanitaires publiques) ont des exigences extrêmement strictes pour les pipelines, telles qu'une propreté élevée, une résistance à la corrosion, un nettoyage facile, une non-toxicité et le respect des normes d'hygiène. Les canalisations traditionnelles (telles que les canalisations en plastique ou les canalisations métalliques ordinaires) présentent souvent des problèmes tels qu'une contamination facile, un nettoyage difficile ou une corrosion dans des environnements difficiles. Les soufflets en acier inoxydable, grâce à leurs propriétés matérielles et à leur conception structurelle, peuvent parfaitement répondre aux besoins particuliers des systèmes sanitaires et devenir une solution de canalisation fiable. Ce qui suit présente des solutions d'application spécifiques à plusieurs dimensions.
Adaptation précise des principaux avantages en matière de performances aux exigences du système sanitaire
Les systèmes sanitaires fonctionnent dans des environnements caractérisés par des nettoyages fréquents (CIP/SIP), un contact avec divers agents de nettoyage (acides, alcalis), une désinfection à haute température et une prévention stricte de la croissance microbienne. Les performances des soufflets en acier inoxydable peuvent répondre avec précision à ces exigences :
Excellente résistance à la corrosion : Fabriqué en acier inoxydable 304 ou 316L, il peut résister à la corrosion causée par divers agents de nettoyage (tels que l'acide peracétique, l'hydroxyde de sodium) et les désinfectants utilisés dans les systèmes sanitaires. L'acier inoxydable 316L, avec sa teneur plus élevée en molybdène, présente une plus grande résistance à la corrosion par les ions chlorure, ce qui le rend adapté aux environnements à forte teneur en sel (comme la transformation des fruits de mer) ou à l'utilisation fréquente de désinfectants contenant du chlore.
Haute propreté et non-toxicité : La paroi interne du soufflet est lisse (Ra ≤ 0,8μm) après polissage électrolytique, sans coins morts ni pores, ce qui peut empêcher l'adhésion et la reproduction de micro-organismes (bactéries, champignons, etc.). Il ne libère pas de substances nocives et est conforme aux normes d'hygiène internationales telles que FDA, 3A et USP Classe VI, garantissant que le milieu (eau, aliments, médicaments) n'est pas contaminé.
Résistance à la température et adaptabilité à la désinfection : il peut résister aux processus de désinfection à haute température (tels que la stérilisation à la vapeur saturée à 121 ℃ pendant 30 minutes) et aux environnements à basse température (jusqu'à -40 ℃), s'adaptant aux changements fréquents de température dans les systèmes sanitaires pendant le nettoyage et le fonctionnement. Il ne se déformera pas et ne vieillira pas en raison des fluctuations de température.
Paroi intérieure lisse et faible risque de pollution : la surface intérieure ultra-lisse réduit la rétention des résidus de médias, ce qui facilite le nettoyage pendant les processus CIP (Clean-in-Place). Par rapport aux tuyaux à surface rugueuse, il peut réduire la fréquence de nettoyage et l'utilisation d'agents de nettoyage, ce qui permet de réduire les coûts et l'impact environnemental.
Résistance mécanique et longue durée de vie : il a une résistance à la traction élevée (≥ 520 MPa) et une résistance aux chocs, peut résister aux fluctuations de pression dans les canalisations sanitaires (généralement 0,1 à 1,0 MPa) et n'est pas facile à endommager lors de l'installation ou de l'utilisation. Sa durée de vie peut atteindre plus de 10 ans, dépassant largement celle des tuyaux en plastique (3 à 5 ans), réduisant ainsi la fréquence de remplacement et de maintenance.
Scénarios d'application typiques

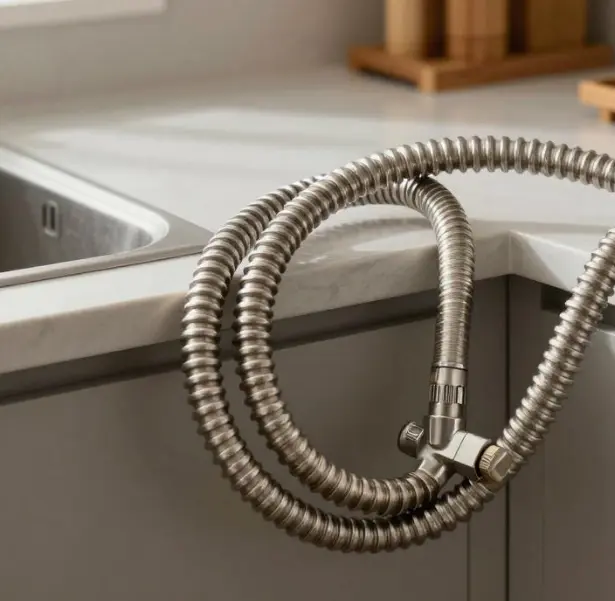

Les soufflets en acier inoxydable peuvent résoudre les problèmes d'application des canalisations traditionnelles dans différents types de systèmes sanitaires :
Systèmes sanitaires médicaux et de santé
Pipelines d’approvisionnement en eau médicale : utilisés pour transporter de l’eau purifiée, de l’eau stérile et de l’eau de dialyse dans les hôpitaux. La paroi intérieure lisse et la résistance à la corrosion du soufflet empêchent la pollution secondaire de la qualité de l'eau, garantissant ainsi la sécurité de l'utilisation de l'eau médicale.
Connexions de pipeline de désinfection : reliant des autoclaves, des stérilisateurs et d'autres équipements, il peut résister à une désinfection à la vapeur à haute température et à haute pression, garantissant l'étanchéité du pipeline pendant le processus de désinfection.
Rejet des eaux usées dans les salles d'opération : Utilisés pour l'évacuation des eaux usées contaminées dans les salles d'opération, les soufflets en acier inoxydable 316L peuvent résister à la corrosion causée par le sang, les médicaments et les désinfectants présents dans les eaux usées.
Systèmes sanitaires pour la transformation des aliments et des boissons
Pipelines de transport de matières premières : dans les lignes de production de produits laitiers, de boissons et de brasseries, ils sont utilisés pour transporter des matières premières (lait, jus, sirop, etc.). La paroi intérieure non toxique et lisse évite les résidus de matériaux et la croissance bactérienne, répondant ainsi aux exigences d'hygiène alimentaire.
Systèmes de canalisations de nettoyage : reliant l'équipement de nettoyage CIP et l'équipement de production, il peut résister à l'érosion des fluides de nettoyage à haute température (80-95 ℃) et des agents de nettoyage chimiques, garantissant un nettoyage efficace sans endommager les canalisations.
Pipelines de stérilisation à la vapeur dans les usines alimentaires : utilisés pour le transport de vapeur dans les processus de stérilisation des aliments, ils s'adaptent aux impacts fréquents de vapeur à haute température et maintiennent des performances stables.
Systèmes sanitaires pour la production pharmaceutique
Transport des API (Active Pharmaceutical Ingredient) : Dans les ateliers pharmaceutiques, il est utilisé pour transporter les API et les produits intermédiaires. Le soufflet répond aux normes GMP, sans adsorption ni lessivage, garantissant la pureté des produits pharmaceutiques.
Pipelines d'eau purifiée et d'eau pour injection : reliant l'équipement de traitement de l'eau et les lignes de remplissage, il peut résister à la circulation à haute température de l'eau purifiée et répondre aux exigences strictes d'hygiène de l'eau pour les systèmes d'injection.
Installations Sanitaires Publiques

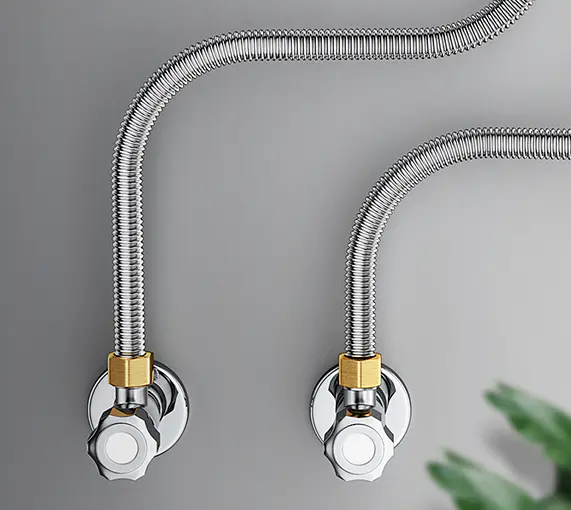

Conduites d'approvisionnement en eau dans les toilettes publiques : Utilisées dans les lieux publics à fort trafic tels que les gymnases et les piscines, elles résistent à la corrosion causée par l'eau contenant du chlore et ont une bonne résistance à la pression pour s'adapter à une utilisation fréquente de l'eau.
Canalisations de traitement des eaux usées dans les espaces publics : Pour le transport des eaux usées domestiques dans les gares, aéroports, etc., elles résistent à la corrosion causée par les matières organiques présentes dans les eaux usées et ne sont pas faciles à bloquer en raison de leur paroi intérieure lisse.
Points de sélection clés et spécifications d'installation
1. Sélection scientifique
Sélection des matériaux : l'acier inoxydable 304 convient aux environnements sanitaires généraux (tels que les toilettes publiques) ; L'acier inoxydable 316L est préféré pour les environnements difficiles présentant une forte corrosion (comme la production pharmaceutique, la transformation des fruits de mer) ou l'utilisation fréquente de désinfectants puissants.
Calibre et pression nominale : Sélectionnez les calibres (DN15-DN100) en fonction des exigences de débit du système sanitaire. Par exemple, les petits calibres (DN15-DN32) sont utilisés pour l'approvisionnement en eau médicale et les moyens calibres (DN40-DN80) sont utilisés pour les canalisations de transformation des aliments. La pression nominale doit être ≥ 1,5 fois la pression de service (généralement 1,0-1,6MPa).
Traitement de surface : la paroi intérieure doit subir un polissage électrolytique (Ra ≤ 0,8 μm) pour garantir la douceur et un nettoyage facile ; la paroi extérieure peut être polie ou passivée pour améliorer la résistance à la corrosion.
Méthodes de connexion : les connexions à pince sanitaire (Tri-Clamp) sont couramment utilisées, faciles à démonter et à nettoyer, adaptées aux systèmes nécessitant un entretien fréquent ; des raccords à brides avec des joints sanitaires (tels que EPDM, PTFE) sont utilisés pour les canalisations haute pression afin de garantir l'étanchéité et l'hygiène.
2. Spécifications d'installation
Contrôle de propreté : Avant l'installation, le soufflet doit être nettoyé (à l'aide d'eau pure ou d'alcool) pour éliminer l'huile, la rouille et autres impuretés. Pour les systèmes pharmaceutiques et alimentaires, des traitements de dégraissage et de passivation sont nécessaires pour répondre aux exigences d'asepsie.
Évitez les coins morts : lors de l'installation, minimisez l'utilisation de coudes et de tés. Si nécessaire, utilisez des coudes sanitaires à grand rayon pour éviter les coins morts où les saletés s'accumulent. Le rayon de courbure du soufflet doit être ≥ 5 fois le diamètre du tuyau pour éviter toute déformation affectant la propreté.
Exigences d'étanchéité : Les joints d'étanchéité doivent être de qualité alimentaire ou médicale (comme l'EPDM pour les températures élevées, le PTFE pour la résistance aux acides et aux alcalis) et être remplacés régulièrement pour empêcher la croissance bactérienne due au vieillissement des joints.
Stérilisation et tests : après l'installation, effectuez des tests de pression (en utilisant de l'eau pure ou de l'air comprimé) pour garantir l'absence de fuite. Pour les systèmes aseptiques, effectuez une stérilisation SIP (Sterilization-in-Place) pour vérifier que le pipeline respecte les limites microbiennes (≤ 10 CFU/100 ml).
Avantages de l'application
Garantir la sécurité hygiénique : la paroi intérieure lisse et la résistance à la corrosion des soufflets en acier inoxydable empêchent la contamination microbienne et la détérioration moyenne, réduisant ainsi la mise au rebut des produits dans la production alimentaire et pharmaceutique et évitant les accidents médicaux dans les systèmes de santé.
Réduisez les coûts de maintenance : la longue durée de vie et les caractéristiques de nettoyage faciles réduisent la fréquence de remplacement et de nettoyage des canalisations. Par rapport aux tuyaux en plastique, le coût de maintenance annuel peut être réduit de 40 à 60 %.
Se conformer aux exigences réglementaires : respecter les normes d'hygiène internationales (FDA, 3A, GMP, etc.) et les exigences réglementaires nationales en matière de systèmes sanitaires, en évitant les pénalités ou la suspension de la production pour non-conformité.
Améliorer l'efficacité de la production : les performances fiables garantissent un fonctionnement stable des systèmes sanitaires, réduisant ainsi les temps d'arrêt causés par des pannes de pipeline. Le démontage facile des raccords sanitaires accélère les processus de maintenance et de nettoyage.
Résumé
Les soufflets en acier inoxydable, avec leur résistance à la corrosion, leur grande propreté et leur conformité aux normes d'hygiène, offrent une solution de canalisation « sûre, fiable et efficace » pour les systèmes sanitaires. Que ce soit dans le domaine médical, alimentaire, pharmaceutique ou de la santé publique, ils peuvent répondre aux exigences strictes d'hygiène et aux conditions de travail complexes, posant ainsi des bases solides pour le fonctionnement sûr des systèmes sanitaires.
Les systèmes de climatisation et de ventilation (y compris la climatisation centrale, la ventilation commerciale, la climatisation propre, etc.) ont des exigences fondamentales pour les pipelines, telles qu'une transmission air/fluide fluide, une résistance aux vibrations et une réduction du bruit, une résistance à la température et à l'humidité, une installation flexible et une stabilité à long terme. Les conduits d'air traditionnels (tels que les conduits en tôle d'acier galvanisé) présentent des problèmes tels qu'une rigidité élevée et un bruit de vibration important, tandis que les tuyaux en plastique sont limités par la résistance à la température et la résistance. Les soufflets en acier inoxydable, avec leurs avantages matériels et structurels uniques, peuvent s'adapter efficacement aux conditions de travail complexes des systèmes de climatisation et de ventilation, devenant ainsi un choix idéal pour optimiser les performances des canalisations. Ce qui suit présente des solutions d'application spécifiques à plusieurs dimensions.
Adaptation précise des avantages de performance de base avec les exigences du système
L'environnement de fonctionnement des systèmes de climatisation et de ventilation est caractérisé par des fluctuations de température (-10 ℃ à 80 ℃), une humidité de l'air élevée, des vibrations fréquentes des équipements et la nécessité de réduire la résistance au vent et le bruit. Les performances des soufflets en acier inoxydable peuvent répondre avec précision à ces exigences :
Excellente résistance à la température et à l'humidité : l'acier inoxydable 304 peut fonctionner de manière stable dans la plage de température de -40 ℃ à 300 ℃, couvrant entièrement les exigences des systèmes de climatisation pour l'air soufflé (12-18 ℃), l'air de retour (température ambiante) et les systèmes de ventilation pour la température d'échappement (-10 ℃ à 60 ℃) ; en même temps, l'acier inoxydable n'absorbe pas l'eau ni la moisissure et peut résister à la corrosion dans les environnements très humides (tels que les sous-sols, la ventilation des piscines), évitant ainsi la rouille des pipelines ou la croissance bactérienne.
Résistance aux vibrations et capacité de réduction du bruit : la structure ondulée annulaire du soufflet a de bonnes performances d'absorption des chocs élastiques, qui peuvent absorber les vibrations générées par le fonctionnement des unités de climatisation et des ventilateurs (fréquence de vibration 10-100 Hz), réduire la transmission des vibrations aux pipelines et aux structures de bâtiment et réduire le bruit (par rapport aux conduits d'air rigides, il peut réduire le bruit de 5 à 15 dB) ; il est particulièrement adapté aux lieux sensibles au bruit tels que les hôpitaux et les laboratoires.
Faible résistance au vent et stabilité du flux d'air : la paroi intérieure du soufflet, après un traitement en douceur (Ra≤1,6 μm), a un coefficient de résistance au vent (λ) aussi bas que 0,02-0,03, ce qui est bien inférieur à la résistance locale des conduits d'air rectangulaires traditionnels ; la conception en coupe transversale annulaire rend la répartition du flux d'air plus uniforme, évite les courants de Foucault et améliore l'efficacité de l'échange thermique des systèmes de climatisation et l'effet de ventilation des systèmes de ventilation.
Flexibilité d'installation et adaptabilité de l'espace : le soufflet peut être plié arbitrairement (le rayon de courbure minimum est de 3 à 5 fois le diamètre du tuyau) et peut facilement contourner les obstacles tels que les poutres, les colonnes et les tuyaux, réduisant ainsi l'utilisation de coudes, de tés et d'autres accessoires ; pour les espaces étroits (tels que les mezzanines au plafond, les locaux techniques), leurs caractéristiques flexibles peuvent simplifier le processus d'installation et réduire les difficultés de construction.
Avantages de résistance et de durée de vie : la résistance à la traction de l'acier inoxydable (≥ 520 MPa) est beaucoup plus élevée que celle des tuyaux en plastique, avec une résistance aux chocs, qui peut résister à une pression positive (≤ 2000 Pa) et à une pression négative (≥ -500 Pa) dans le conduit d'air, répondant aux exigences des systèmes d'alimentation en air à haute pression ; la durée de vie peut atteindre plus de 20 ans, dépassant largement le cycle anticorrosion des conduits d'air en tôle d'acier galvanisé (8-12 ans).
Scénarios d'application typiques
Les soufflets en acier inoxydable peuvent résoudre spécifiquement les problèmes d'application des canalisations traditionnelles dans différents maillons des systèmes de climatisation et de ventilation :

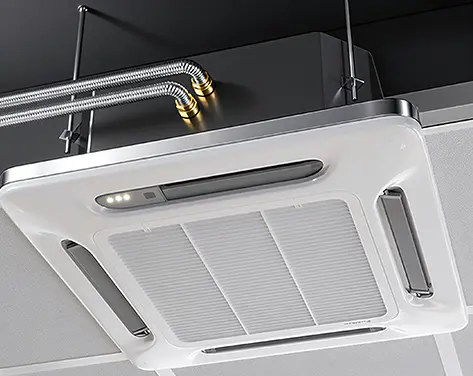

Systèmes de climatisation centrale
Section de connexion entre les unités de climatisation et les conduits d'air : à la sortie d'air des refroidisseurs d'eau et des unités de traitement d'air, les soufflets peuvent absorber les vibrations du fonctionnement de l'équipement, éviter le bruit de résonance des conduits d'air causé par les connexions rigides ; en même temps, compensez le déplacement entre les unités et les conduits d'air dû à des erreurs d'installation ou à des changements de température.
Raccordement entre ventilo-convecteurs et tuyaux de dérivation : Les soufflets de petit calibre (DN80-DN200) conviennent aux conduits d'air soufflé/repris des ventilo-convecteurs. La structure flexible réduit la transmission des vibrations du ventilateur et la paroi intérieure lisse n'accumule pas de poussière, réduisant ainsi la fréquence de nettoyage et d'entretien des systèmes de climatisation.
Connexion des canalisations de réfrigérant : dans les canalisations de réfrigérant (comme le R32, R410A) des climatiseurs multi-split, les soufflets peuvent s'adapter aux changements de température (-15 ℃ à 60 ℃) pendant la circulation du réfrigérant, et leur résistance aux vibrations empêche les fuites de réfrigérant causées par des interfaces desserrées.
Systèmes de ventilation commerciaux et industriels
Tuyaux d'échappement de cuisine : les soufflets en acier inoxydable résistent à la corrosion par les vapeurs d'huile et leurs caractéristiques de flexibilité s'adaptent à la disposition spatiale complexe des cuisines. Leur résistance aux hautes températures (≤300℃) peut faire face à la température élevée instantanée des fumées d'huile, ce qui est plus sûr que les tuyaux en plastique.
Ventilation des ateliers industriels : dans les ateliers poussiéreux et humides (tels que la transformation des aliments, la fabrication de machines), la résistance à la corrosion des soufflets peut résister à l'érosion par la poussière et à la rouille de l'eau de condensation. La conception flexible facilite la connexion des sorties de ventilation dans différentes zones, améliorant ainsi l'efficacité de la ventilation.
Systèmes d'évacuation des fumées d'incendie : les soufflets en acier inoxydable à haute température (tels que le matériau 316) peuvent fonctionner en continu à 280 ℃ pendant plus de 30 minutes, répondant aux exigences de résistance au feu de l'évacuation des fumées d'incendie, et leur résistance aux vibrations garantit que les tuyaux ne tombent pas en cas d'incendie.
Climatisation propre et ventilation spéciale
Ventilation dans les salles d'opération propres des hôpitaux : les soufflets avec des parois intérieures polies électrolytiquement (Ra≤0,8 μm) n'accumulent pas de poussière et sont faciles à désinfecter, répondant aux normes de propreté GMP, réduisant le risque de croissance bactérienne et s'adaptant au système de ventilation par filtration à haute efficacité dans les salles d'opération.
Échappement des sorbonnes de laboratoire : les soufflets peuvent connecter les sorbonnes aux conduits d’air principaux. La résistance à la corrosion chimique (matériau 316) résiste à l'érosion des gaz d'échappement des laboratoires (tels que les gaz acido-basiques) et la structure flexible facilite l'ajustement de la position d'installation des sorbonnes.
Climatisation et ventilation dans les centres de données : dans les salles de serveurs à haute densité, les soufflets peuvent connecter avec précision les sorties de climatisation et les conduits d'air des armoires, réduire les pertes d'air froid et leur résistance aux vibrations réduit les interférences des ventilateurs de climatisation sur le fonctionnement du serveur.
III. Points de sélection clés et spécifications d'installation
1. Sélection scientifique
Matériau et calibre : l'acier inoxydable 304 est sélectionné pour les systèmes de climatisation et de ventilation ordinaires ; L'acier inoxydable 316 est sélectionné pour les environnements humides et corrosifs (tels que les cuisines, les laboratoires) ; les calibres sont sélectionnés en fonction des exigences de volume d'air de DN50 à DN600 (le DN100 à DN300 est couramment utilisé à des fins civiles, le DN300 à DN600 à des fins industrielles).
Pression et température nominales : sélectionnez la pression nominale correspondante en fonction de la pression d'air du système (la valeur nominale de 1 000 Pa est sélectionnée pour les systèmes de conduits d'air conventionnels, la valeur nominale de 2 000 Pa pour les systèmes d'alimentation en air à haute pression) ; des soufflets spéciaux avec une résistance à la température ≥280℃ sont requis pour les scénarios à haute température (tels que l'évacuation des fumées d'incendie).
Méthode de connexion : la connexion à bride est utilisée pour la connexion aux interfaces d'équipement (équipées de joints en caoutchouc pour améliorer l'étanchéité et l'absorption des chocs) ; la connexion par pince peut être utilisée pour la connexion de la section du conduit d'air (facile à démonter et à nettoyer) ; une connexion soudée est recommandée pour les systèmes propres (afin de réduire les points de fuite).
Longueur et montant de compensation : déterminez la longueur en fonction de la distance d'installation et des exigences de déplacement des vibrations, et réservez une marge d'expansion de 5 % à 10 % pour garantir que le soufflet peut se dilater et se contracter librement pendant les vibrations ou les changements de température, évitant ainsi un étirement excessif.
2. Spécifications d'installation
Nettoyage et prétraitement : Avant l'installation, éliminez les taches d'huile et les impuretés dans le soufflet. Les systèmes propres doivent être nettoyés avec de l’eau pure et séchés ; pour les systèmes de ventilation liés à l'alimentation et aux médicaments, des soufflets traités sans huile doivent être choisis pour éviter la pollution de l'air.
Pliage et fixation : lors du pliage, contrôlez le rayon de courbure ≥ la valeur spécifiée par le produit (comme le rayon de courbure du soufflet DN200 ≥600 mm) et interdisez les courbures ou les torsions brusques ; placez des supports coulissants tous les 3 à 5 mètres dans la section droite (permettant un mouvement axial) et ajoutez des supports amortisseurs à proximité des sources de vibrations pour réduire les secousses du pipeline.
Mesures d'étanchéité et de réduction du bruit : Lorsque un raccordement à bride est utilisé, serrez les boulons uniformément pour garantir que le joint est entièrement installé ; entre les équipements vibrants tels que les ventilateurs, les unités de climatisation et les soufflets, des amortisseurs en caoutchouc peuvent être ajoutés pour améliorer encore l'effet de réduction du bruit.
Test et acceptation : après l'installation, effectuez un test de pression d'air (la pression d'essai des systèmes à pression positive est 1,2 fois la pression de conception et la pression est maintenue pendant 1 heure sans fuite) ; pendant le fonctionnement, détectez la valeur du bruit (qui doit répondre aux normes de bruit du lieu, comme les hôpitaux ≤40dB).
Avantages de l'application
Améliorer le confort du système : les caractéristiques de résistance aux vibrations et de réduction du bruit rendent les systèmes de climatisation et de ventilation plus silencieux, en particulier dans les résidences, les hôtels et autres lieux, ce qui peut améliorer considérablement l'expérience de vie ; la conception à faible résistance au vent réduit le bruit du flux d'air, évitant ainsi le « hurlement du vent » des conduits d'air traditionnels.
Réduisez les coûts de maintenance : l'acier inoxydable est résistant à la corrosion et à l'humidité, ce qui réduit la fréquence de remplacement due à la rouille et à la moisissure des pipelines, et les coûts de maintenance annuels peuvent être réduits de 30 à 50 % ; la paroi intérieure lisse n'accumule pas facilement la poussière et le cycle de nettoyage est prolongé jusqu'à 1 à 2 ans (les conduits d'air traditionnels durent 3 à 6 mois).
Améliorer la sécurité du système : dans les systèmes d'évacuation des fumées d'incendie, des soufflets résistants aux hautes températures peuvent garantir la douceur des canaux d'évacuation des fumées en cas d'incendie ; la résistance aux chocs empêche les conduits d'air d'être endommagés en raison des vibrations et des collisions, réduisant ainsi le risque de fuite d'air.
Améliorer l'efficacité de l'installation : la structure flexible réduit l'utilisation d'accessoires ainsi que la découpe et le traitement sur site, raccourcissant la période d'installation de 20 % à 40 %, ce qui est particulièrement adapté à la transformation des systèmes de climatisation et de ventilation dans les bâtiments anciens, réduisant ainsi les dommages à la structure d'origine.
Résumé
Grâce à l'optimisation du matériau et de la structure, les soufflets en acier inoxydable atteignent des performances complètes de « faible bruit et haute efficacité, résistance à la corrosion et durabilité, et adaptation flexible » dans les systèmes de climatisation et de ventilation. Qu'il s'agisse d'une climatisation confortable dans les bâtiments civils ou d'une ventilation spéciale dans les lieux industriels, ils peuvent fournir des solutions de canalisations fiables, jetant ainsi une base solide pour le fonctionnement stable et l'amélioration des performances du système.

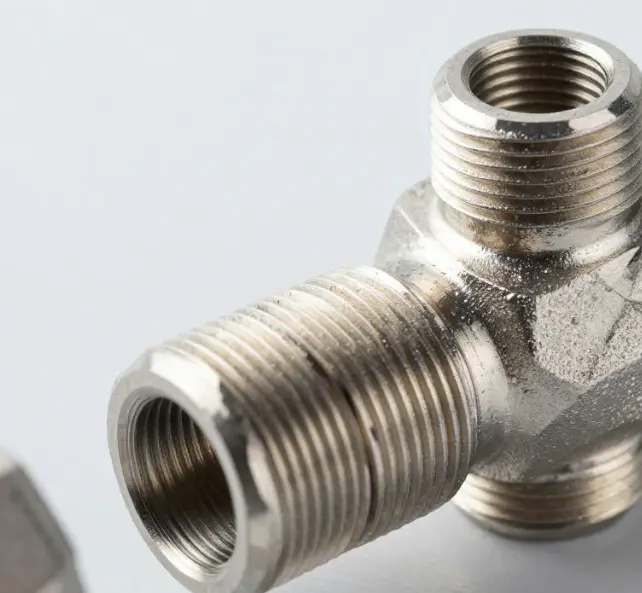

Acier inoxydable 304, avec une forte résistance à la corrosion. Le 316L convient aux environnements plus exigeants. Les joints sont tous en acier au carbone, ce qui constitue un joint rentable.
Il prend en charge plusieurs calibres allant du DN6 au DN25, répondant aux exigences de canalisation de divers systèmes tels que l'assainissement, le chauffage et la climatisation.
trois NOUVELLES
Haoyin (Ningbo) Bellows Technology Co., Ltd.
