Les systèmes de climatisation et de ventilation (y compris la climatisation centrale, la ventilation commerciale, la climatisation propre, etc.) ont des exigences fondamentales pour les pipelines, telles qu'une transmission air/fluide fluide, une résistance aux vibrations et une réduction du bruit, une résistance à la température et à l'humidité, une installation flexible et une stabilité à long terme. Les conduits d'air traditionnels (tels que les conduits en tôle d'acier galvanisé) présentent des problèmes tels qu'une rigidité élevée et un bruit de vibration important, tandis que les tuyaux en plastique sont limités par la résistance à la température et la résistance. Les soufflets en acier inoxydable, avec leurs avantages matériels et structurels uniques, peuvent s'adapter efficacement aux conditions de travail complexes des systèmes de climatisation et de ventilation, devenant ainsi un choix idéal pour optimiser les performances des canalisations. Ce qui suit présente des solutions d'application spécifiques à plusieurs dimensions.​
Adaptation précise des avantages de performance de base avec les exigences du système
L'environnement de fonctionnement des systèmes de climatisation et de ventilation est caractérisé par des fluctuations de température (-10 ℃ à 80 ℃), une humidité de l'air élevée, des vibrations fréquentes des équipements et la nécessité de réduire la résistance au vent et le bruit. Les performances des soufflets en acier inoxydable peuvent répondre avec précision à ces exigences :​
Excellente résistance à la température et à l'humidité : l'acier inoxydable 304 peut fonctionner de manière stable dans la plage de température de -40 ℃ à 300 ℃, couvrant entièrement les exigences des systèmes de climatisation pour l'air soufflé (12-18 ℃), l'air de retour (température ambiante) et les systèmes de ventilation pour la température d'échappement (-10 ℃ à 60 ℃) ; en même temps, l'acier inoxydable n'absorbe pas l'eau ni la moisissure et peut résister à la corrosion dans les environnements très humides (tels que les sous-sols, la ventilation des piscines), évitant ainsi la rouille des pipelines ou la croissance bactérienne.​
Résistance aux vibrations et capacité de réduction du bruit : la structure ondulée annulaire du soufflet a de bonnes performances d'absorption des chocs élastiques, qui peuvent absorber les vibrations générées par le fonctionnement des unités de climatisation et des ventilateurs (fréquence de vibration 10-100 Hz), réduire la transmission des vibrations aux pipelines et aux structures de bâtiment et réduire le bruit (par rapport aux conduits d'air rigides, il peut réduire le bruit de 5 à 15 dB) ; il est particulièrement adapté aux lieux sensibles au bruit tels que les hôpitaux et les laboratoires.​
Faible résistance au vent et stabilité du flux d'air : la paroi intérieure du soufflet, après un traitement en douceur (Ra≤1,6 μm), a un coefficient de résistance au vent (λ) aussi bas que 0,02-0,03, ce qui est bien inférieur à la résistance locale des conduits d'air rectangulaires traditionnels ; la conception en coupe transversale annulaire rend la répartition du flux d'air plus uniforme, évite les courants de Foucault et améliore l'efficacité de l'échange thermique des systèmes de climatisation et l'effet de ventilation des systèmes de ventilation.​
Flexibilité d'installation et adaptabilité de l'espace : le soufflet peut être plié arbitrairement (le rayon de courbure minimum est de 3 à 5 fois le diamètre du tuyau) et peut facilement contourner les obstacles tels que les poutres, les colonnes et les tuyaux, réduisant ainsi l'utilisation de coudes, de tés et d'autres accessoires ; pour les espaces étroits (tels que les mezzanines au plafond, les locaux techniques), leurs caractéristiques flexibles peuvent simplifier le processus d'installation et réduire les difficultés de construction.​
Avantages de résistance et de durée de vie : la résistance à la traction de l'acier inoxydable (≥ 520 MPa) est beaucoup plus élevée que celle des tuyaux en plastique, avec une résistance aux chocs, qui peut résister à une pression positive (≤ 2000 Pa) et à une pression négative (≥ -500 Pa) dans le conduit d'air, répondant aux exigences des systèmes d'alimentation en air à haute pression ; la durée de vie peut atteindre plus de 20 ans, dépassant largement le cycle anticorrosion des conduits d'air en tôle d'acier galvanisé (8-12 ans).
Scénarios d'application typiques​
Les soufflets en acier inoxydable peuvent résoudre spécifiquement les problèmes d'application des canalisations traditionnelles dans différents maillons des systèmes de climatisation et de ventilation :​
Systèmes de climatisation centrale
Section de connexion entre les unités de climatisation et les conduits d'air : à la sortie d'air des refroidisseurs d'eau et des unités de traitement d'air, les soufflets peuvent absorber les vibrations du fonctionnement de l'équipement, éviter le bruit de résonance des conduits d'air causé par les connexions rigides ; en même temps, compensez le déplacement entre les unités et les conduits d'air dû à des erreurs d'installation ou à des changements de température.​

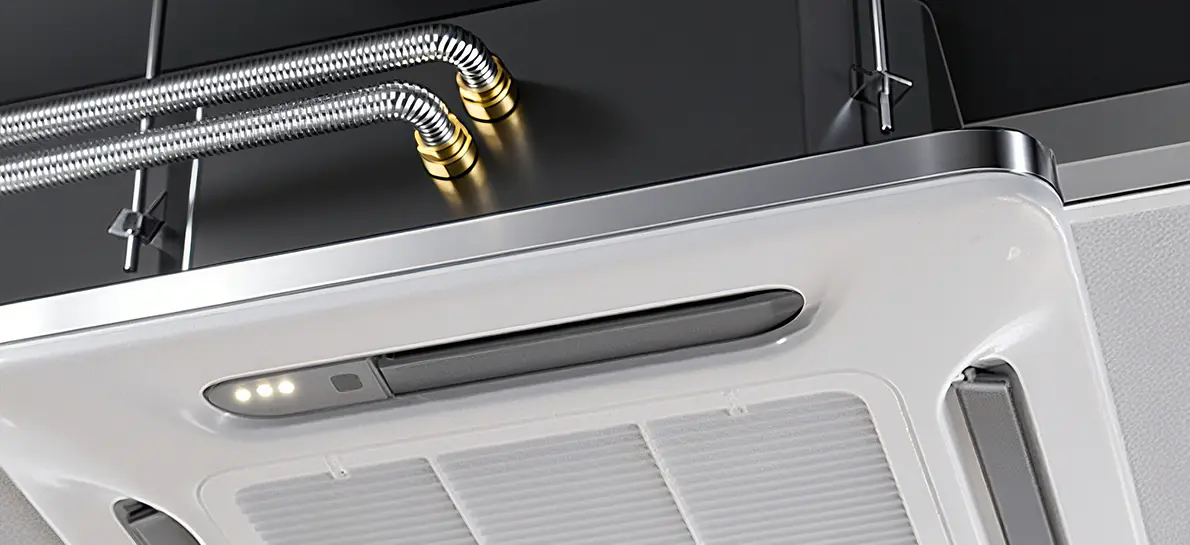

Raccordement entre ventilo-convecteurs et tuyaux de dérivation : Les soufflets de petit calibre (DN80-DN200) conviennent aux conduits d'air soufflé/repris des ventilo-convecteurs. La structure flexible réduit la transmission des vibrations du ventilateur et la paroi intérieure lisse n'accumule pas de poussière, réduisant ainsi la fréquence de nettoyage et d'entretien des systèmes de climatisation.​
Connexion des canalisations de réfrigérant : dans les canalisations de réfrigérant (comme le R32, R410A) des climatiseurs multi-split, les soufflets peuvent s'adapter aux changements de température (-15 ℃ à 60 ℃) pendant la circulation du réfrigérant, et leur résistance aux vibrations empêche les fuites de réfrigérant causées par des interfaces desserrées.​
Systèmes de ventilation commerciaux et industriels​
Tuyaux d'échappement de cuisine : les soufflets en acier inoxydable résistent à la corrosion par les vapeurs d'huile et leurs caractéristiques de flexibilité s'adaptent à la disposition spatiale complexe des cuisines. Leur résistance aux hautes températures (≤300℃) peut faire face à la température élevée instantanée des fumées d'huile, ce qui est plus sûr que les tuyaux en plastique.​
Ventilation des ateliers industriels : dans les ateliers poussiéreux et humides (tels que la transformation des aliments, la fabrication de machines), la résistance à la corrosion des soufflets peut résister à l'érosion par la poussière et à la rouille de l'eau de condensation. La conception flexible facilite la connexion des sorties de ventilation dans différentes zones, améliorant ainsi l'efficacité de la ventilation.​
Systèmes d'évacuation des fumées d'incendie : les soufflets en acier inoxydable à haute température (tels que le matériau 316) peuvent fonctionner en continu à 280 ℃ pendant plus de 30 minutes, répondant aux exigences de résistance au feu de l'évacuation des fumées d'incendie, et leur résistance aux vibrations garantit que les tuyaux ne tombent pas en cas d'incendie.​
Climatisation propre et ventilation spéciale​
Ventilation dans les salles d'opération propres des hôpitaux : les soufflets avec des parois intérieures polies électrolytiquement (Ra≤0,8 μm) n'accumulent pas de poussière et sont faciles à désinfecter, répondant aux normes de propreté GMP, réduisant le risque de croissance bactérienne et s'adaptant au système de ventilation par filtration à haute efficacité dans les salles d'opération.​
Échappement des sorbonnes de laboratoire : les soufflets peuvent connecter les sorbonnes aux conduits d’air principaux. La résistance à la corrosion chimique (matériau 316) résiste à l'érosion des gaz d'échappement des laboratoires (tels que les gaz acido-basiques) et la structure flexible facilite l'ajustement de la position d'installation des sorbonnes.​
Climatisation et ventilation dans les centres de données : dans les salles de serveurs à haute densité, les soufflets peuvent connecter avec précision les sorties de climatisation et les conduits d'air des armoires, réduire les pertes d'air froid et leur résistance aux vibrations réduit les interférences des ventilateurs de climatisation sur le fonctionnement du serveur.​
III. Points de sélection clés et spécifications d'installation​
1. Sélection scientifique​
Matériau et calibre : l'acier inoxydable 304 est sélectionné pour les systèmes de climatisation et de ventilation ordinaires ; L'acier inoxydable 316 est sélectionné pour les environnements humides et corrosifs (tels que les cuisines, les laboratoires) ; les calibres sont sélectionnés en fonction des exigences de volume d'air de DN50 à DN600 (le DN100 à DN300 est couramment utilisé à des fins civiles, le DN300 à DN600 à des fins industrielles).​
Pression et température nominales : sélectionnez la pression nominale correspondante en fonction de la pression d'air du système (la valeur nominale de 1 000 Pa est sélectionnée pour les systèmes de conduits d'air conventionnels, la valeur nominale de 2 000 Pa pour les systèmes d'alimentation en air à haute pression) ; des soufflets spéciaux avec une résistance à la température ≥280℃ sont requis pour les scénarios à haute température (tels que l'évacuation des fumées d'incendie).​
Méthode de connexion : la connexion à bride est utilisée pour la connexion aux interfaces d'équipement (équipées de joints en caoutchouc pour améliorer l'étanchéité et l'absorption des chocs) ; la connexion par pince peut être utilisée pour la connexion de la section du conduit d'air (facile à démonter et à nettoyer) ; une connexion soudée est recommandée pour les systèmes propres (afin de réduire les points de fuite).​
Longueur et montant de compensation : déterminez la longueur en fonction de la distance d'installation et des exigences de déplacement des vibrations, et réservez une marge d'expansion de 5 % à 10 % pour garantir que le soufflet peut se dilater et se contracter librement pendant les vibrations ou les changements de température, évitant ainsi un étirement excessif.​
2. Spécifications d'installation​
Nettoyage et prétraitement : Avant l'installation, éliminez les taches d'huile et les impuretés dans le soufflet. Les systèmes propres doivent être nettoyés avec de l’eau pure et séchés ; pour les systèmes de ventilation liés à l'alimentation et aux médicaments, des soufflets traités sans huile doivent être choisis pour éviter la pollution de l'air.​
Pliage et fixation : lors du pliage, contrôlez le rayon de courbure ≥ la valeur spécifiée par le produit (comme le rayon de courbure du soufflet DN200 ≥600 mm) et interdisez les courbures ou les torsions brusques ; placez des supports coulissants tous les 3 à 5 mètres dans la section droite (permettant un mouvement axial) et ajoutez des supports amortisseurs à proximité des sources de vibrations pour réduire les secousses du pipeline.​
Mesures d'étanchéité et de réduction du bruit : Lorsque un raccordement à bride est utilisé, serrez les boulons uniformément pour garantir que le joint est entièrement installé ; entre les équipements vibrants tels que les ventilateurs, les unités de climatisation et les soufflets, des amortisseurs en caoutchouc peuvent être ajoutés pour améliorer encore l'effet de réduction du bruit.​
Test et acceptation : après l'installation, effectuez un test de pression d'air (la pression d'essai des systèmes à pression positive est 1,2 fois la pression de conception et la pression est maintenue pendant 1 heure sans fuite) ; pendant le fonctionnement, détectez la valeur du bruit (qui doit répondre aux normes de bruit du lieu, comme les hôpitaux ≤40dB).
Avantages de l'application​
Améliorer le confort du système : les caractéristiques de résistance aux vibrations et de réduction du bruit rendent les systèmes de climatisation et de ventilation plus silencieux, en particulier dans les résidences, les hôtels et autres lieux, ce qui peut améliorer considérablement l'expérience de vie ; la conception à faible résistance au vent réduit le bruit du flux d'air, évitant ainsi le « hurlement du vent » des conduits d'air traditionnels.​
Réduisez les coûts de maintenance : l'acier inoxydable est résistant à la corrosion et à l'humidité, ce qui réduit la fréquence de remplacement due à la rouille et à la moisissure des pipelines, et les coûts de maintenance annuels peuvent être réduits de 30 à 50 % ; la paroi intérieure lisse n'accumule pas facilement la poussière et le cycle de nettoyage est prolongé jusqu'à 1 à 2 ans (les conduits d'air traditionnels durent 3 à 6 mois).​
Améliorer la sécurité du système : dans les systèmes d'évacuation des fumées d'incendie, des soufflets résistants aux hautes températures peuvent garantir la douceur des canaux d'évacuation des fumées en cas d'incendie ; la résistance aux chocs empêche les conduits d'air d'être endommagés en raison des vibrations et des collisions, réduisant ainsi le risque de fuite d'air.​
Améliorer l'efficacité de l'installation : la structure flexible réduit l'utilisation d'accessoires ainsi que la découpe et le traitement sur site, raccourcissant la période d'installation de 20 % à 40 %, ce qui est particulièrement adapté à la transformation des systèmes de climatisation et de ventilation dans les bâtiments anciens, réduisant ainsi les dommages à la structure d'origine.​
Résumé​
Grâce à l'optimisation du matériau et de la structure, les soufflets en acier inoxydable atteignent des performances complètes de « faible bruit et haute efficacité, résistance à la corrosion et durabilité, et adaptation flexible » dans les systèmes de climatisation et de ventilation. Qu'il s'agisse d'une climatisation confortable dans les bâtiments civils ou d'une ventilation spéciale dans les lieux industriels, ils peuvent fournir des solutions de canalisations fiables, jetant ainsi une base solide pour le fonctionnement stable et l'amélioration des performances du système.​
