Les systèmes de chauffage (y compris le chauffage civil, le chauffage industriel, le chauffage à énergie nouvelle, etc.) ont des exigences fondamentales pour les canalisations, telles que la résistance aux températures élevées, la résistance à la fatigue thermique, une étanchéité fiable, l'adaptabilité à la dilatation et à la contraction thermiques et la compatibilité avec les fluides. Les tuyaux métalliques traditionnels (tels que les tuyaux en acier galvanisé) sont sujets aux fissures dues aux contraintes thermiques, tandis que les tuyaux en plastique sont limités par la limite de température supérieure. Cependant, les soufflets en acier inoxydable, avec leur conception matérielle et structurelle unique, peuvent résoudre efficacement ces problèmes et devenir une solution de canalisation idéale pour les systèmes de chauffage. Ce qui suit présente des solutions d'application spécifiques à plusieurs dimensions.​
Adaptation approfondie des avantages de performance de base aux exigences du système de chauffage​
L'environnement de fonctionnement des systèmes de chauffage est caractérisé par d'importantes fluctuations de température (-10 ℃ à 300 ℃), des fluides divers (eau chaude, vapeur, huile thermoconductrice, etc.) et l'existence de contraintes thermiques et de vibrations. Les performances des soufflets en acier inoxydable peuvent répondre avec précision à ces exigences :​
Excellente résistance aux hautes températures et stabilité thermique : l'acier inoxydable 304 peut résister à des environnements à température moyenne inférieure à 200 ℃ (tels que le chauffage de l'eau chaude civile), l'acier inoxydable 316 peut s'adapter à des scénarios de haute température de 200 à 400 ℃ (tels que les conduites de vapeur industrielles), et les qualités spéciales (telles que 310S) peuvent même fonctionner de manière stable dans les systèmes de chauffage à feu ouvert au-dessus de 600 ℃. Le matériau ne vieillira pas et ne subira pas d’atténuation de résistance en raison de températures élevées à long terme.​
Résistance à la fatigue thermique et capacité de compensation de dilatation : La structure annulaire ondulée du soufflet lui confère une bonne extensibilité axiale. Pendant le cycle de démarrage du système de chauffage (augmentation de la température) et d'arrêt (chute de température), il peut absorber le changement de longueur du pipeline causé par la dilatation et la contraction thermique (le montant de la compensation peut atteindre 5 % à 10 % de sa propre longueur), réduisant ainsi le desserrage de l'interface ou la fissuration du pipeline provoqué par des connexions rigides. Il est particulièrement adapté au raccordement de chaudières, d’échangeurs de chaleur et d’autres équipements aux canalisations principales.​
Compatibilité moyenne et résistance à la corrosion : il tolère les fluides de chauffage courants tels que l'eau chaude, la vapeur et l'huile conductrice de chaleur. L'acier inoxydable 304 peut résister au tartre des ions calcium et magnésium dans l'eau et à la corrosion par l'oxygène. L'acier inoxydable 316 peut résister à l'érosion causée par la vapeur contenant du soufre et les milieux conducteurs de chaleur faiblement acides, évitant ainsi les fuites de fluide causées par la corrosion et la perforation de la paroi interne du pipeline.​
Fiabilité d'étanchéité et capacité de charge : grâce à des brides, des filetages et d'autres structures de connexion usinés avec précision, combinés à des joints d'étanchéité résistants aux hautes températures (tels que des joints en graphite, des joints plaqués métal), une étanchéité sans fuite sous des températures élevées à long terme peut être obtenue. La pression de service peut atteindre 1,6-10MPa, répondant aux exigences de pression du chauffage civil à basse pression (inférieure à 0,6MPa) et des systèmes à vapeur industriels à haute pression (au-dessus de 4,0MPa).​
Efficacité de conduction thermique et économie d'énergie : la conductivité thermique de l'acier inoxydable (environ 16-21 W/(m·K)) est supérieure à celle des tuyaux en plastique, et la structure annulaire du soufflet peut augmenter la zone de contact entre le milieu et le pipeline, accélérant ainsi le transfert de chaleur. Dans le même temps, la paroi extérieure du pipeline peut être facilement équipée d'une couche isolante pour réduire les pertes de chaleur et améliorer les performances d'économie d'énergie du système.​
Scénarios d'application typiques​
Les soufflets en acier inoxydable peuvent résoudre spécifiquement les problèmes d'application des canalisations traditionnelles dans différents types de systèmes de chauffage :​
Systèmes de chauffage et d'eau chaude civils
Raccordement des tuyaux de dérivation entre les radiateurs et les tuyaux principaux : grâce à la flexibilité des soufflets, ils peuvent facilement contourner les obstacles tels que les murs et les meubles, réduire l'utilisation de coudes et réduire la résistance à l'écoulement de l'eau ; en même temps, ils absorbent l'expansion et la contraction des canalisations pendant les saisons de chauffage et hors chauffage pour éviter les fuites d'interface.​

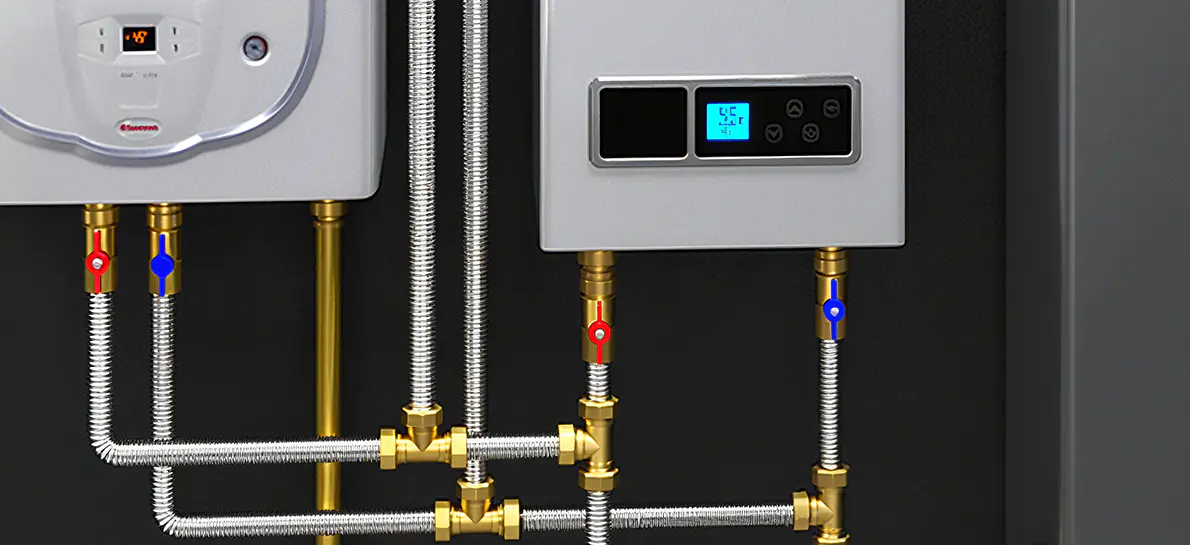

Connexion entre les chaudières murales et les conduites d'eau chaude : Ils peuvent résister à la température de l'eau chaude de 80 à 95 ℃ pendant le fonctionnement des chaudières murales, résister à la fatigue thermique causée par les démarrages et les arrêts fréquents et sont plus durables que les tuyaux en caoutchouc (faciles à vieillir) et les tuyaux en cuivre (forte rigidité), avec une durée de vie de plus de 15 ans.​
Connexion de collecteurs dans le chauffage radiant par le sol à basse température (chauffage par le sol à eau) : les soufflets de petit calibre (DN15-DN25) peuvent s'adapter à la disposition à plusieurs branches des tuyaux de chauffage par le sol, réduire la résistance à l'écoulement de l'eau et améliorer l'uniformité de la dissipation thermique.​
Systèmes de chauffage industriels
Connexion entre les chaudières et les canalisations de vapeur : à la sortie des chaudières à charbon/à gaz, les soufflets peuvent absorber la forte dilatation thermique lors du démarrage de la chaudière, protéger les vannes et les interfaces des canalisations et éviter les fuites de vapeur (la température de la vapeur est généralement de 150 à 300 ℃, la pression de 1,0 à 4,0 MPa).​
Systèmes de chauffage au mazout thermoconducteurs : utilisés pour connecter les fours à mazout thermoconducteurs aux réacteurs, séchoirs et autres équipements. L'acier inoxydable 316 peut résister à l'érosion à long terme de l'huile thermoconductrice (température 200-300 ℃) et sa résistance aux vibrations (générées par le fonctionnement de la pompe) empêche le desserrage des joints de pipeline.​
Raccordement des canalisations des équipements de chauffage électrique : tels que les canalisations d'entrée et de sortie des réacteurs de chauffage électrique, les soufflets peuvent s'adapter à la température locale élevée des éléments chauffants électriques, et il n'y a aucun problème d'émission d'odeurs provenant des tuyaux en plastique.​
Systèmes de chauffage aux nouvelles énergies​
Canalisations de circulation des systèmes de collecte solaire thermique : reliant les capteurs solaires et les réservoirs de stockage d'eau chaude, l'acier inoxydable 304 peut résister à des températures élevées (70-100 ℃) sous la lumière directe du soleil et à la corrosion par la pluie, et la structure flexible s'adapte au léger déplacement des capteurs en raison des angles d'installation.​
Canalisations de circulation d'eau des pompes à chaleur à air : Dans la plage de fluctuation de température de -10 ℃ à 55 ℃, les soufflets peuvent compenser l'expansion et la contraction des canalisations causées par les changements de température environnementale, évitant ainsi la fragilisation à basse température ou la déformation à haute température des tuyaux en plastique.​
Scénarios de chauffage spéciaux
Canalisations de désinfection à la vapeur dans l'industrie agroalimentaire : la paroi intérieure du soufflet en acier inoxydable est lisse et facile à nettoyer, répondant aux normes d'hygiène alimentaire (telles que la certification 3A), résistant à la désinfection à la vapeur à haute température de 121 ℃ et ne présentant aucun risque de pollution par la rouille.​
Connexion par pipeline d'équipements de chauffage de laboratoire (tels que des bains d'huile, des réservoirs à température constante) : les soufflets de petit calibre (DN6-DN15) peuvent s'adapter avec précision aux équipements de précision, et leur résistance aux vibrations assure une transmission stable du milieu pendant les expériences.
Points de sélection clés et spécifications d'installation​
1. Sélection scientifique​
Correspondance des matériaux : l'acier inoxydable 304 est sélectionné pour les systèmes à moyenne température (≤200 ℃) ; L'acier inoxydable 316 est sélectionné pour les systèmes à haute température (200-400 ℃) ou les milieux corrosifs (tels que la vapeur contenant du soufre) ; L'acier inoxydable 310S est sélectionné pour les systèmes à ultra haute température (>400℃).​
Calibre et pression nominale : sélectionnez les calibres DN10-DN300 en fonction du débit du fluide caloporteur (DN15-DN50 est couramment utilisé à des fins civiles, DN50-DN200 à des fins industrielles) ; la pression de service doit être ≥1,25 fois la pression de conception du système (par exemple, si la pression de conception d'un système à vapeur est de 1,6 MPa, sélectionnez un soufflet avec une valeur nominale de ≥2,0 MPa).​
Méthode de connexion : La connexion filetée (avec un ruban de matière première résistant aux hautes températures) est couramment utilisée dans les systèmes civils ; le raccordement à bride (avec joints enroulés en métal) est principalement utilisé dans les systèmes industriels ; des joints de virole peuvent être sélectionnés pour la connexion d'équipements de précision (pour garantir une nettoyabilité sans coins morts).​
Montant de compensation de dilatation : calculez le montant de dilatation thermique en fonction de la longueur du pipeline et de la différence de température (formule : ΔL=α×L×ΔT, où α est le coefficient de dilatation linéaire de l'acier inoxydable), en vous assurant que le montant de compensation du soufflet est ≥ la valeur calculée pour éviter un étirement ou une compression excessive.​
2. Spécifications d'installation​
Prétraitement et nettoyage : avant l'installation, éliminez le tartre d'oxyde et les taches d'huile dans le pipeline. Les systèmes à haute température doivent être dégraissés (comme le nettoyage au trichloréthylène) ; lors du raccordement à des équipements alimentaires et pharmaceutiques, des soufflets avec des parois intérieures polies électrolytiquement doivent être sélectionnés pour éviter la croissance microbienne.​
Cintrage et fixation : Le rayon de courbure est ≥ le rayon spécifié par le produit (généralement 6 à 10 fois le diamètre du tuyau). Il est interdit d'appliquer une force excessive lors du pliage à froid pour provoquer une déformation de l'ondulation ; des supports coulissants sont placés tous les 2-3 mètres dans la section droite (permettant une expansion axiale), et des supports fixes sont placés aux deux extrémités de la section de compensation pour limiter le déplacement latéral.​
Étanchéité et isolation : lorsque une connexion à bride est utilisée, serrez les boulons uniformément (étape par étape en diagonale) pour éviter la défaillance du joint causée par une charge excentrique ; les canalisations à haute température doivent être enveloppées de couches d'isolation (telles que de la laine de roche, du silicate d'aluminium) à l'extérieur du soufflet, mais un espace d'expansion doit être réservé pour empêcher la couche d'isolation d'entraver la compensation du soufflet.​
Fonctionnement d'essai et tests : après l'installation, effectuez un test de pression d'eau (la pression d'essai est 1,5 fois la pression de service et la pression est maintenue pendant 30 minutes sans fuite) ; les systèmes à haute température doivent effectuer une mise en service à chaud pour vérifier si le soufflet se dilate et se contracte en douceur et s'il y a des fuites à l'interface.​
Avantages de l'application​
Prolonger la durée de vie du système : La résistance à la fatigue thermique des soufflets en acier inoxydable peut prolonger le cycle de fonctionnement sans problème du système de chauffage à plus de 10 ans, dépassant de loin celui des tuyaux en acier galvanisé (5 à 8 ans) et des tuyaux en plastique (3 à 5 ans), réduisant ainsi les coûts de remplacement.​
Réduire les coûts de maintenance : la résistance à la corrosion et la résistance aux températures élevées réduisent la maintenance des arrêts causés par la corrosion et la rupture des pipelines, et les coûts de maintenance annuels peuvent être réduits de 40 à 60 % ; En particulier dans les systèmes de chauffage industriels, les pertes de production causées par des fuites de fluide peuvent être évitées.​
Améliorer la sécurité opérationnelle : l'étanchéité sans fuite et la conception anti-stress thermique réduisent le risque de brûlures et d'incendies causés par les fuites de fluides à haute température (tels que la vapeur et l'huile conductrice de chaleur) et peuvent réduire les pertes matérielles causées par les fuites d'eau domestique dans le chauffage civil.​
Améliorer l'adaptabilité du système : la capacité de compensation flexible rend l'installation de pipelines non limitée par les structures du bâtiment (telles que les murs et les sols), particulièrement adaptée à la transformation des systèmes de chauffage dans les bâtiments anciens, réduisant ainsi l'excavation des murs et les dommages structurels.​
Résumé​
Grâce aux doubles avantages du matériau et de la structure, les soufflets en acier inoxydable atteignent des performances complètes de « résistance aux températures élevées, anti-expansion, étanchéité stable et longue durée de vie » dans les systèmes de chauffage. Qu'il s'agisse des exigences de confort du chauffage civil ou des conditions de travail difficiles du chauffage industriel, ils peuvent fournir des solutions de canalisations fiables, jetant ainsi une base solide pour le fonctionnement efficace et sûr des systèmes de chauffage.​
