Un système à soufflet est un élément métallique flexible lié à la pression, conçu pour absorber la dilatation thermique, les vibrations et le mouvement des tuyaux tout en gardant le fluide étanche. Traitez-le comme un composant technique avec des valeurs de mouvement et des règles d'installation définies, et non comme un tuyau ondulé générique.
Lorsqu'une pompe démarre dans une boucle d'eau chaude à 90°C, le tuyau proche de l'échangeur thermique peut sauter de 12 à 20 mm à mesure que le métal s'échauffe. Si la conduite est rigide, ce déplacement se transfère dans les brides, les corps de vanne et les soudures ; les brides commencent à pleurer et une fissure de la plaque de base peut apparaître en quelques semaines. Un système à soufflet change la donne : les circonvolutions fléchissent, la bride reste serrée et la pompe reste alignée.
Ce guide explique ce qu'est un système à soufflet, le mouvement qu'il peut gérer, la fatigue et les normes qui le sous-tendent, les matériaux qui fixent ses limites de service et les paramètres de sélection qui évitent les pannes sur le terrain.
Qu'est-ce qu'un système à soufflet ?
Un élément à soufflet est un tube à paroi mince formé d'une série de circonvolutions annulaires ou hélicoïdales. Le système ajoute tout ce dont vous avez besoin pour travailler dans une véritable tuyauterie : des raccords d'extrémité, un revêtement interne et, là où la poussée existe, des tirants, des charnières ou une conception à pression équilibrée. Comme le dit l'Association des fabricants de joints de dilatation (EJMA), un joint de dilatation est un élément à soufflet flexible doté de raccords d'extrémité tels que des brides pour permettre le raccordement à la tuyauterie adjacente.
Le principe de fonctionnement est simple : lorsque le tuyau connecté bouge, chaque circonvolution se plie légèrement à l'intérieur de sa plage élastique. Étant donné que la forme ondulée répartit la déformation sur de nombreux petits plis, l'élément bénéficie d'une faible raideur de ressort sans perdre en résistance. Le résultat est un composant qui se comprime, s'étend et se déforme continuellement sans surcharger les brides et l'équipement.
Vue isométrique en coupe : l'élément du soufflet se trouve entre deux raccords d'extrémité, avec un revêtement protégeant le chemin d'écoulement.
Composants de base
- Élément à soufflet — l'enveloppe de pression ondulée composée de couronnes et de racines.
- Raccords d'extrémité : brides, extrémités à souder ou raccords filetés.
- Revêtement interne : protège le soufflet de l'érosion, des turbulences et des fluides à grande vitesse.
- Couverture ou tresse externe — protège contre les dommages mécaniques et limite l’extension.
- Tirants et charnières : absorbent la poussée de pression afin que le soufflet ne voie que le mouvement prévu.
Capacités de mouvement : ce qu'un système à soufflet peut absorber
C'est dans le mouvement axial qu'un système à soufflet gagne sa place : un joint de dilatation axial à élément unique peut absorber bien plus de déplacement qu'une face de bride rigide ne peut tolérer. La déviation latérale et la rotation angulaire sont également possibles, mais elles consomment plus de circonvolutions. La torsion – c'est-à-dire la torsion autour de l'axe du tuyau – ne doit jamais être appliquée à un soufflet non renforcé.
Mouvements nominaux typiques par élément de soufflet ; un système multi-convolution augmente la capacité totale.
| Mouvement | Note typique | Note de conception |
|---|---|---|
| Axiale compression | 15 à 60 mm | Le plus efficace ; ajouter des circonvolutions pour des voyages plus longs |
| Axiale extension | -10 à -30mm | Généralement inférieur à la compression ; vérifier les limites des tirants |
| Latéral deflection | ±5 à ±20mm | Nécessite deux circonvolutions ou plus ; le taux de ressort est important |
| Angulaire rotation | ±2° à ±10° | Utilisez des modèles à charnières ou à cardan pour les hautes pressions |
| Torsion | Aucun | Doit être retenu par des guides et des ancrages |
Lorsque plusieurs mouvements se produisent en même temps, la combinaison réduit la valeur autorisée de chacun. Donnez au fournisseur l'ensemble complet (axial plus latéral plus angulaire, en millimètres et en degrés) ainsi que le nombre de cycles thermiques par an.
Cycle de vie et normes de conception : la fatigue est la véritable limite
La durée de vie utile d'un système à soufflet est exprimée en cycles et non en années civiles. Chaque compression et extension plie la circonvolution au niveau de sa couronne et de sa racine ; ces contraintes localisées s'accumulent jusqu'à ce qu'une fissure apparaisse dans la section la plus fine. EJMA publie la méthode de conception qui relie le mouvement appliqué, la pression interne, l'épaisseur de paroi et la géométrie de convolution à un cycle de vie attendu. La relation n'est pas linéaire : réduire le mouvement à 50 % de la course nominale peut multiplier la durée de vie attendue par environ dix.
Courbe de fatigue illustrative suivant l'approche de cycle de vie EJMA ; les valeurs réelles dépendent de la pression, de la température et de la géométrie.
Deux conséquences comptent sur place. Premièrement, une course excessive sur un soufflet, même de quelques millimètres, brûle la majeure partie de sa réserve de fatigue. Deuxièmement, une pression interne élevée crée une poussée axiale qui peut déstabiliser l’élément – une condition appelée tortillement. Les ancrages principaux, les guides et les tirants ne sont pas des accessoires ; ils maintiennent l'élément à l'intérieur de son enveloppe nominale.
Les matériaux et la fabrication déterminent les limites du service
La plupart des systèmes à soufflets sont fabriqués en acier inoxydable austénitique : 304/304L pour usage général, 316/316L lorsque des chlorures ou des atmosphères marines sont présentes, et des qualités stabilisées où des températures élevées et soutenues ramollissent le métal. Dans des conditions chimiques agressives, les alliages de nickel apparaissent, mais ils multiplient les coûts, de sorte que le choix du matériau est un exercice autant économique que technique.
Les limites de température des matériaux expliquent pourquoi l'acier inoxydable domine la fonction des soufflets dans les lignes de chauffage et de traitement.
La méthode de formage compte également. Les éléments formés hydrauliquement ont des circonvolutions propres et uniformes et conviennent au service cyclique ; les éléments laminés mécaniquement fonctionnent bien pour un pas et un diamètre contrôlés dans les longues séries de production. La construction multicouche - deux ou trois couches minces au lieu d'une paroi épaisse - augmente la capacité de pression avec une raideur de ressort plus faible, mais chaque couche doit être ventilée afin qu'une petite fissure traversant la paroi ne puisse pas devenir un piège à pression. Les raccords d'extrémité sont soudés selon des procédures qualifiées ; une mauvaise transition de soudure est un point d’initiation courant pour les fissures de fatigue.
Pour les systèmes de gaz résidentiels et commerciaux, la même technologie ondulée apparaît comme un connecteur de gaz flexible en acier inoxydable ; la différence réside dans le contexte : un raccordement d'appareil à un seul coude au lieu d'un joint de dilatation à plusieurs spires. La comparaison entre les soufflets en acier inoxydable et les soufflets en caoutchouc Cela dépend généralement de la température, de la pression, de la sécurité incendie et du vieillissement : le caoutchouc durcit et se fissure avec le temps, tandis que l'acier inoxydable conserve ses performances nominales pendant des décennies.
Où les systèmes à soufflet sont utilisés
Dans une usine, les systèmes à soufflet remplissent trois fonctions différentes : comme joints de dilatation, comme connecteurs de gaz et comme conduites d'eau flexibles. La géométrie peut sembler similaire, mais la logique de notation diffère, donc faire correspondre le produit à la fonction est la première étape.
Tuyauterie industrielle et boucles thermiques
Les boucles de vapeur, d’huile thermique et d’eau chaude augmentent avec la température. Un compensateur métallique flexible avec des extrémités à brides absorbe les mouvements axiaux et latéraux au niveau des buses de l'équipement et entre les points d'ancrage fixes, protégeant ainsi les corps de pompe et les brides de l'échangeur de chaleur de la poussée thermique. Pour les services cycliques, spécifiez la durée de vie, pas seulement la course.

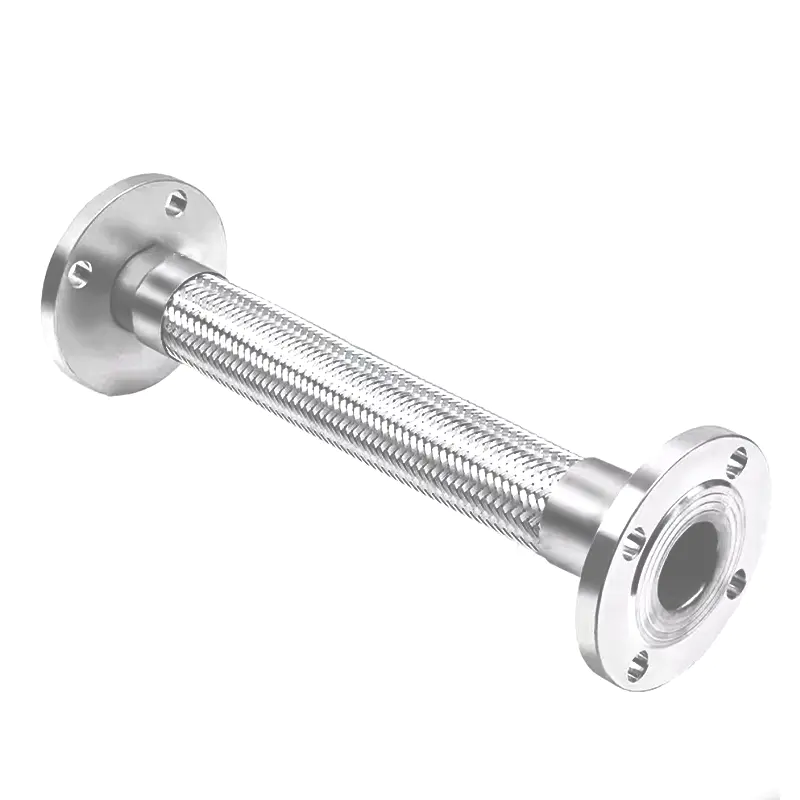

Joint de dilatation ondulé à compensateur métallique flexible Ce compensateur à bride ou soudé absorbe les mouvements axiaux et latéraux dus à la dilatation thermique dans les systèmes à vapeur, à huile thermique et à eau chaude, protégeant ainsi les corps de pompe et les brides de l'échangeur de chaleur. Sa tresse en acier inoxydable 304 et sa pression nominale jusqu'à 1,6 MPa conviennent aux services cycliques. Voir le produit → Appareil à gaz et branchements d'alimentation

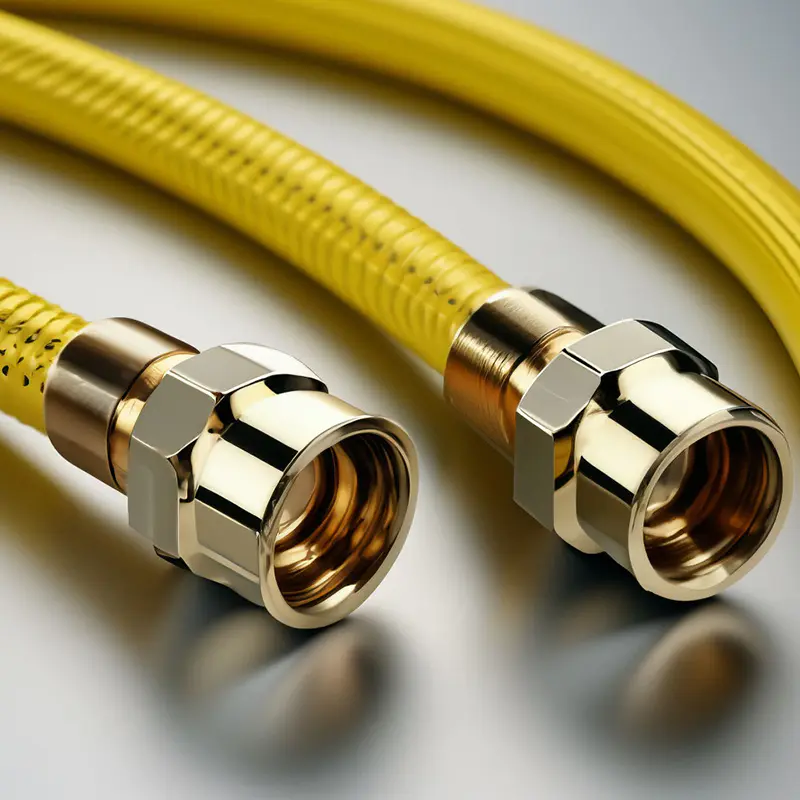

Le tube ondulé en acier inoxydable et les connecteurs de gaz semi-rigides utilisent le même principe d'ondulation pour transporter le gaz en toute sécurité à basse pression tout en laissant l'appareil bouger pour l'entretien. Un connecteur de gaz en acier inoxydable certifié CSA ajoute un raccord standardisé et un test de fuite en usine – un avantage documenté lorsqu'un inspecteur demande à voir la cote.
Connecteurs de gaz en acier inoxydable certifiés CSA (DN10 à DN25) Une gamme de connecteurs de gaz en acier inoxydable certifiés CSA avec un matériau 304, une épaisseur de paroi de 0,2 à 0,25 mm et des tests de fuite à 100 %. Tailles disponibles du DN10 au DN25 avec écrous évasés, adaptées aux appareils à gaz résidentiels et commerciaux pour lesquels la documentation évaluée par l'inspecteur est importante. Voir le produit → Une plainte courante sur le terrain est le sifflement du débit de gaz. Le sifflet provient du modèle d'écoulement à l'intérieur d'un alésage lisse ; un connecteur de gaz sans sifflet utilise un noyau interne profilé pour le supprimer tout en conservant l'enveloppe classée CSA et la flexibilité de la paroi du soufflet.
Connecteur de gaz sans sifflet en acier inoxydable DN15 Un connecteur DN15 avec une épaisseur de paroi de 0,25 mm, un écrou évasé 15/16"-16UNF et divers adaptateurs. Son noyau sans sifflet supprime le bruit du flux d'air tout en maintenant un joint dur avec des écrous en laiton ou en acier au carbone, disponible dans des longueurs de 12 à 72 pouces pour des installations flexibles. Voir le produit → Pannes courantes et comment les prévenir
La plupart des systèmes à soufflets défaillants échouent à cause d'une mauvaise utilisation et non d'une fabrication. La liste ci-dessous reflète une expérience typique sur le terrain en matière de travaux de maintenance de tuyauterie, et chaque élément correspond directement à une règle d'installation.
- Extension excessive au-delà de la course nominale — l'élément touche le fond et cède la couronne. Prévention : installer une butée de course ou utiliser un élément plus long.
- Torsion lors de l'installation — le soufflet est tordu par une paire de brides mal alignées. Prévention : aligner les deux brides parallèlement avant de serrer.
- Coup de bélier ou coup de bélier — un pic soudain dépasse l'enveloppe nominale. Prévention : installer des vannes à fermeture lente et vérifier la pression transitoire.
- Ancres principales cassées — lorsqu'une ancre voisine tombe en panne, le soufflet prend toute la poussée axiale et se tortille. Prévention : inspectez les ancrages chaque année et concevez la poussée dès le départ.
- Corrosion des chlorures — les chlorures externes provenant de l'isolation ou de l'eau de lavage fissurent les surfaces 304. Prévention : préciser 316 ou une housse de protection en cas de présence de chlorures.
- Vibrations haute fréquence aux extrémités des tresses — le fretting local déclenche une fissure. Prévention : éloigner le soufflet de la source ou ajouter un support amortisseur.
Le contexte mécanique est couvert dans notre note sur pourquoi les soufflets métalliques échouent dans les pipelines industriels . Bref, trois habitudes préviennent la plupart des pannes : respecter la course nominale, éviter la torsion et maintenir les ancrages en bon état.
Comment sélectionner un système à soufflet : les paramètres importants
La sélection commence par un examen ligne par ligne du droit, et non par un numéro de catalogue. Notez les plages de fonctionnement, pas les moyennes : un soufflet dimensionné pour une température moyenne mais frappé deux fois par jour par un dépassement de 20°C tombera en panne prématurément.
| Paramètre | Pourquoi c'est important | Note pratique |
|---|---|---|
| Milieu et corrosivité | Définit la qualité du matériau et les besoins en matière de doublure | H 2 Le S ou les chlorures changent l'alliage |
| Température de conception | Définit la contrainte et le déclassement admissibles | Utilisez le pic, pas la moyenne |
| Pression de conception | Définit l'épaisseur de la paroi et les charges de poussée | Inclure les pressions transitoires et de surtension |
| Mouvement (axial, lateral, angular) | Détermine le nombre et le type de convolution | Énumérez les trois, avec la direction et la fréquence |
| Durée de vie requise | Définit le niveau de stress par convolution | Comptez les cycles thermiques réels par an |
| Ancrage disponible | Empêche les tortillements et les poussées excessives | Ancrages principaux ou tirants requis |
| Type de raccord d'extrémité | Bride, extrémité à souder ou raccord fileté | Correspondre à la valeur nominale de la bride du tuyau |
| Enveloppe spatiale | Limite la longueur et le pas | Les conceptions universelles nécessitent plus de longueur |
Envoyez ces numéros au fabricant et demandez la durée de vie prévue à votre course nominale, les raideurs du ressort et la pression de tortillement. Un fournisseur qui répond à ces trois questions propose un système à soufflet technique ; celui qui répond seulement par un prix cite un tuyau ondulé.
FAQ sur le système à soufflet
Q1 : Qu'est-ce qu'un soufflet en acier inoxydable et comment fonctionne un système de soufflet ?
Un soufflet en acier inoxydable est un tube métallique ondulé qui fléchit comme un ressort tout en contenant la pression. Dans un système, il absorbe la dilatation thermique, les vibrations et le mouvement des tuyaux afin que les pompes, les vannes et les brides restent dans leurs charges de conception.
Q2 : Quelle est la différence entre un soufflet, un tuyau métallique et un tuyau en caoutchouc ?
Un élément à soufflet est court et conçu pour un mouvement défini ; un tuyau métallique est plus long et supporte les vibrations et les petits déplacements ; les tuyaux en caoutchouc sont moins chers mais vieillissent, se fissurent et ne peuvent pas survivre à des températures élevées ou à un service à risque d'incendie.
Q3 : Combien de temps dure un connecteur de gaz ou un soufflet en acier inoxydable ?
La vie se mesure en cycles et non en années. Un connecteur de gaz en acier inoxydable certifié CSA installé sans plis dure généralement aussi longtemps que l'appareil. Les joints de dilatation sont évalués pour un nombre de cycles selon EJMA, souvent de 1 000 à 100 000 cycles en fonction de la course et de la pression.
Q4 : Comment puis-je savoir si un système à soufflet est endommagé ?
Recherchez les plis, les renflements, les fissures, les tresses cassées et la décoloration ; mesurez la longueur installée par rapport à l'original. Si l'élément ne peut pas revenir à sa longueur définie, ou si un test de flexion montre une rigidité, remplacez-le avant qu'une fuite ne se produise.
Q5 : Un système à soufflet peut-il absorber les vibrations et le bruit ?
Il isole les vibrations transmises par la structure en ajoutant de la flexibilité entre les supports de tuyaux. Cependant, le flux de gaz sifflant nécessite un noyau interne façonné – c’est ce que fait un connecteur de gaz sans sifflet – tandis qu’un soufflet standard gère le mouvement.
Q6 : Les soufflets et les joints de dilatation nécessitent-ils un entretien ?
Oui : contrôles visuels annuels, inspection des ancrages et des tirants, nettoyage des débris des circonvolutions et cycles de diagraphie. Remplacez l'élément lorsqu'il atteint son nombre de cycles nominal ou montre des signes de fissuration.
