Réponse rapide : comment déterminer la taille correcte du connecteur de gaz
La bonne taille pour un Connecteur de gaz flexible en acier inoxydable est réglé par le raccord d'entrée de l'appareil et le raccord de sortie du robinet d'arrêt de gaz, et non par la taille de la conduite de gaz de dérivation alimentant la pièce. Les connecteurs sont étiquetés par une taille nominale, et les deux tailles utilisées sur la plupart des appareils électroménagers sont 3/8 pouces et 1/2 pouces, tandis que les tailles 3/4 pouces et 1 pouce sont généralement réservées aux appareils à consommation plus élevée tels que les gros chauffe-eau et les fournaises. Pour choisir la bonne taille, faites correspondre le raccord femelle à chaque extrémité du connecteur à la taille de filetage indiquée sur la vanne de l'appareil et sur le robinet d'arrêt, puis confirmez que la capacité d'entrée nominale de cette taille nominale est égale ou supérieure au chiffre maximum en BTU par heure imprimé sur la plaque signalétique de l'appareil.
A Raccord de gaz flexible en acier inoxydable pour cuisinière les installations sont le plus souvent dimensionnées à 1/2 pouce, tandis que de nombreux appareils de cuisson compacts ou portables utilisent une connexion plus petite de 3/8 pouce. Les plus grandes cuisinières de style commercial et les unités combinées nécessitent parfois un raccord de 3/4 de pouce, c'est pourquoi la plaque signalétique de l'appareil doit toujours être vérifiée avant de commander un connecteur de remplacement.
Pourquoi le dimensionnement correct est important pour un tuyau de gaz flexible en acier inoxydable
Un connecteur sous-dimensionné limite le débit de gaz vers l'appareil, ce qui peut entraîner une faible performance du brûleur, une récupération lente du chauffe-eau ou un appareil qui a du mal à atteindre sa puissance nominale. En revanche, un connecteur surdimensionné ne se vissera pas correctement sur la vanne de l'appareil ou sur la vanne d'arrêt, et forcer un raccord mal adapté peut endommager le filetage du connecteur et de la vanne. Étant donné que les valeurs nominales d'entrée de l'appareil varient selon les marques et les modèles, la taille nominale qui fonctionnait sur une ancienne unité n'est pas automatiquement correcte pour son remplacement, c'est pourquoi la plaque signalétique doit être vérifiée chaque fois qu'un appareil est remplacé.
Cela diffère quelque peu de la façon dont un connecteur de gaz csst Le système est dimensionné. Un connecteur de gaz CSST fait généralement partie d'un tronçon continu de tubes ondulés en acier inoxydable qui distribue le gaz d'un compteur ou d'un collecteur à plusieurs appareils dans une structure. Sa taille est donc calculée à partir de la charge totale connectée et de la longueur de chaque tronçon à l'aide d'un tableau des tailles, plutôt qu'à partir d'un seul raccord d'appareil. En revanche, un tuyau de gaz flexible en acier inoxydable utilisé uniquement comme connecteur d'appareil doit simplement correspondre aux deux raccords entre lesquels il se trouve.
Tailles nominales courantes et correspondance des appareils
Le tableau ci-dessous résume la manière dont les tailles nominales des connecteurs s'alignent généralement sur les appareils à gaz domestiques courants. Ces chiffres sont des références générales, et la valeur nominale d'entrée maximale exacte indiquée sur la plaque signalétique de l'appareil doit toujours avoir la priorité sur tout tableau général.
| Taille nominale | Appareil typique | Connexion de fil commun | Env. Entrée maximale |
|---|---|---|---|
| 3/8 pouces | Cuisinière compacte, table de cuisson portative | 3/8 pouces FIP | Environ 40 000 BTU/h |
| 1/2 pouce | Cuisinière ou cuisinière à gaz, sécheuse à gaz | 1/2 pouce FIP | Environ 75 000 BTU/h |
| 3/4 pouce | Chauffe-eau à gaz, fournaise à gaz | 3/4 pouce FIP | Environ 150 000 BTU/h |
| 1 pouce | Grand four, alimentation multiple | 1 pouce FIP | Environ 300 000 BTU/h |
Entrée maximale approximative par taille nominale du connecteur
Figure 1. Entrée maximale approximative de l'appareil associée à chaque taille nominale de connecteur.

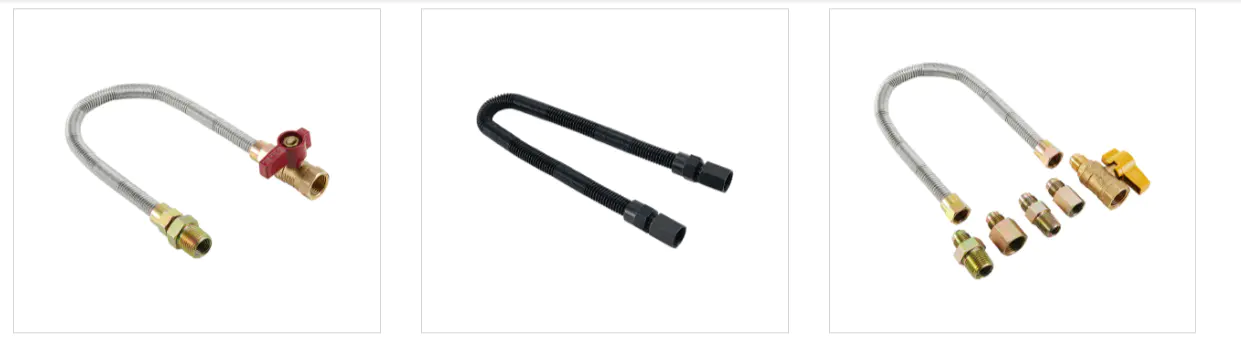

Connecteur de gaz flexible en acier inoxydable comparé aux options enduites de CSST et de PVC
Les acheteurs doivent souvent choisir entre un nu Connecteur de gaz flexible en acier inoxydable , une course plus longue connecteur de gaz csst , et un Connecteur de gaz enduit de PVC . Tous trois partagent le même noyau ondulé en acier inoxydable, mais ils sont construits et finis pour des rôles différents. Le tableau et le graphique ci-dessous décrivent comment ces trois options se comparent généralement en termes de fonction plutôt qu'en termes de prix.
| Caractéristique | Connecteur de gaz flexible en acier inoxydable | Connecteur de gaz CSST | Connecteur de gaz enduit de PVC |
|---|---|---|---|
| Matériau de base | Acier inoxydable ondulé | Acier inoxydable ondulé | Acier inoxydable ondulé with PVC jacket |
| Utilisation typique | Branchement d'un seul appareil | Distribution de gaz dans tout le bâtiment | Branchement d'un seul appareil |
| Finition de surface | Inox nu ou légèrement fini | Souvent gainé sur toute la longueur | Revêtement extérieur coloré, généralement jaune |
| Plage de longueur commune | Court-circuit, appareil à valve | Longues courses d'une pièce à l'autre | Court-circuit, appareil à valve |
Comparaison illustrative des principaux facteurs de sélection
Figure 2. Comparaison côte à côte illustrative, non dérivée d'un rapport de test spécifique.
Comment le diamètre de la bobine et l’épaisseur de la paroi influencent le rayon de courbure
Le motif d'ondulation sur un tuyau de gaz flexible en acier inoxydable c'est ce qui lui permet de se plier autour des armoires, des vannes décalées et des espaces utilitaires restreints sans se plier. À mesure que la taille nominale augmente, l'épaisseur de paroi et le diamètre de la bobine augmentent également, ce qui augmente le rayon minimum sur lequel le tuyau peut être plié avant que les ondulations ne commencent à s'aplatir ou à se fissurer sous contrainte suite à des flexions répétées. Un connecteur courbé plus serré que son rayon minimum nominal perd de la section transversale au point de courbure, ce qui réduit le débit effectif même si la taille nominale du raccord n'a pas changé.
Rayon de courbure minimum recommandé par taille nominale
Figure 3. Tendance générale du rayon de courbure minimum augmentant parallèlement à la taille nominale du connecteur.
Durabilité du cycle de flexion pour tous les types de revêtements
Les flexions répétées lors de l'entretien, des déplacements et du nettoyage de l'appareil sont l'une des principales raisons pour lesquelles un connecteur d'appareil doit éventuellement être remplacé. Une finition en acier inoxydable nu, un Tuyau de gaz en acier inoxydable à revêtement jaune , et un Connecteur de gaz enduit de PVC tous utilisent le même noyau ondulé, de sorte que leur durée de vie en flexion dépend principalement de l'épaisseur de la paroi, de la profondeur de l'ondulation et de la résistance du revêtement extérieur à l'abrasion aux points où le tuyau entre en contact avec un bord d'armoire ou un contre-châssis. L'illustration ci-dessous est une comparaison générale de la durabilité relative du cycle de flexion et n'est pas tirée d'un test spécifique publié.
Indice illustratif de durabilité relative du cycle de flexion
Figure 4. Indice indicatif uniquement, destiné à montrer une tendance relative plutôt que des valeurs mesurées exactes.
Où un tuyau de gaz en acier inoxydable à revêtement jaune est généralement utilisé
A Tuyau de gaz en acier inoxydable à revêtement jaune est un connecteur ondulé standard en acier inoxydable avec une gaine extérieure supplémentaire, le plus souvent fini en jaune afin qu'il soit rapidement reconnaissable parmi les autres lignes flexibles dans une cuisine ou une buanderie. Le revêtement ajoute une couche de résistance à l'abrasion et à la graisse sur le noyau en acier inoxydable, ce qui est utile dans les environnements de cuisine très fréquentés où un connecteur peut effleurer les bords des armoires, les outils de nettoyage ou le liquide de cuisson renversé au fil des ans. Les endroits courants où ce style de connecteur apparaît sont les suivants.
- Cuisinières à gaz résidentielles et commerciales légères positionnées dans les zones de cuisine à fort trafic
- Sécheuses à gaz situées dans des locaux techniques où le tuyau peut être visible et bénéficie d'une identification par couleur
- Installations dans lesquelles un technicien souhaite séparer visuellement une conduite de gaz des conduites d'eau ou de drainage à proximité en un coup d'œil
- Projets de rénovation où il est préférable de faire correspondre la couleur du revêtement d'un connecteur existant pour un aspect cohérent
La veste ajoutée ne modifie pas la logique sous-jacente de la taille nominale abordée plus haut dans cet article. Le dimensionnement d'un connecteur à revêtement jaune revient toujours à faire correspondre les filetages du raccord aux deux extrémités et à confirmer la capacité nominale par rapport à la plaque signalétique de l'appareil.
Erreurs de dimensionnement qui réduisent les performances de l'appliance
La plupart des plaintes concernant le dimensionnement remontent à un petit nombre d'erreurs répétées lors de la sélection ou de l'installation.
- Choisir une longueur de connecteur basée uniquement sur la distance par rapport à l'ouverture du mur plutôt que sur la position réelle de la vanne.
- En supposant que chaque cuisinière à gaz utilise la même taille nominale sans vérifier la plaque signalétique actuelle de l'appareil.
- Réutiliser un ancien connecteur sur un appareil de remplacement sans vérifier que la taille du raccord d'entrée correspond toujours.
- Négliger la différence entre l'étiquette de taille nominale d'un connecteur et son diamètre de débit interne réel.
- Mélange de types de filetage entre le robinet d'arrêt et le raccord du connecteur, ce qui peut entraîner une mauvaise étanchéité au niveau du joint.
Choisir un fabricant de connecteurs de gaz flexibles en acier inoxydable
Une fois que la taille et le type de revêtement corrects ont été identifiés, la décision suivante est de savoir lequel fabricant de connecteurs de gaz flexibles en acier inoxydable auprès duquel s'approvisionner, en particulier pour les acheteurs qui passent des commandes groupées ou répétées. Un fiable fournisseur de connecteurs de gaz en acier inoxydable devrait être capable de maintenir une profondeur d'ondulation et une épaisseur de paroi constantes tout au long des cycles de production, car même une petite variation de ces dimensions modifie à la fois le rayon de courbure et la capacité de débit nominal évoqués plus haut dans cet article.
Pour les acheteurs qui explorent connecteur de gaz flexible en gros arrangements, il convient de confirmer que l'usine peut fournir une gamme complète de tailles nominales allant de 3/8 de pouce à 1 pouce, ainsi que plusieurs options de revêtement, notamment des finitions en acier inoxydable nu, avec revêtement en PVC et avec revêtement jaune, de sorte qu'une seule commande puisse couvrir plusieurs catégories d'appareils à la fois. Lorsqu'on compare un fabricant de connecteurs de gaz Chine Les acheteurs basés envisagent des questions utiles à poser, notamment sur la manière dont le stock de bobines brutes est examiné avant le formage, sur la manière dont les processus d'ondulation et de tressage sont surveillés pendant la production et si les filetages des raccords sont vérifiés par rapport aux jauges de référence avant l'emballage.
Un Connecteur de gaz OEM en acier inoxydable Le programme est souvent la voie la plus efficace pour les distributeurs et les marques d'appareils électroménagers qui ont besoin de diamètres de serpentins personnalisés, de longueurs personnalisées ou d'emballages de marque, y compris un Raccord de gaz flexible en acier inoxydable pour cuisinière construite autour d'une plateforme d'appliances spécifique. Les points clés de l’évaluation sont généralement les suivants.
- Échelle de production et capacité à maintenir une épaisseur de paroi constante pour les commandes importantes
- Gamme de tailles nominales et d'options de revêtement proposées par une seule usine
- Prise en charge de la longueur de bobine personnalisée, de la configuration des raccords et de l'emballage pour les programmes OEM
- Contrôle documenté des processus, depuis la sélection des matières premières jusqu'à l'inspection finale
À propos de Haoyin (Ningbo) Bellows Technology Co., Ltd.
Haoyin (Ningbo) Bellows Technology Co., Ltd. est une entreprise professionnelle axée sur la recherche, la conception, la fabrication et la vente de soufflets en acier inoxydable, travaillant à fournir des solutions de connexion flexibles sûres et durables pour le gaz, la plomberie, le chauffage et les domaines connexes. La société opère en tant que fabricant de connecteurs de gaz flexibles en acier inoxydable OEM et usine de connecteurs de gaz CSST personnalisés ODM, aidant les acheteurs qui ont besoin de gammes de produits standard ou de spécifications entièrement personnalisées.
L'installation couvre une superficie de 35 mu et comprend 18 000 mètres carrés d'ateliers de production standardisés, soutenus par des systèmes de gestion comprenant ISO9001, ISO14001 et ISO45001 . Reconnue comme entreprise nationale de haute technologie et usine verte, Haoyin suit une philosophie de production construite autour de la cohérence et de la qualité, avec un processus qui va du criblage des matières premières et de la conception structurelle en passant par la fabrication, les tests de performance et le support après-vente.
Demander des spécifications de produit et des informations sur la vente en gros
Les acheteurs qui ont identifié la taille nominale, le type de revêtement et la longueur nécessaires à leur projet sont invités à envoyer les spécifications de l'appareil pour une recommandation de produit correspondante. Que l'exigence soit une petite commande à l'essai d'un Connecteur de gaz flexible en acier inoxydable pour une seule ligne de produits, un volume connecteur de gaz flexible en gros commande, ou un Connecteur de gaz OEM en acier inoxydable Le programme avec une marque personnalisée, le partage du type d'appareil, des tailles nominales requises et de la finition de revêtement cible permet d'accélérer la réponse avec des fiches techniques précises.
Foire aux questions
-
T1. Qu'est-ce qu'un connecteur de gaz flexible en acier inoxydable
Il s'agit d'un tube ondulé en acier inoxydable muni d'extrémités de raccordement, utilisé pour relier un appareil à gaz à un robinet d'arrêt tout en permettant une certaine flexibilité dans le routage et le placement de l'appareil.
-
Q2. Comment fonctionne un raccord gaz flexible en inox
La structure à paroi ondulée permet au tube de se plier autour des obstacles tout en transportant le gaz en toute sécurité entre le robinet d'arrêt et le raccord d'entrée de l'appareil.
-
Q3. Quels sont les avantages des connecteurs de gaz en acier inoxydable
Ils combinent flexibilité pour une installation plus facile avec un noyau métallique durable qui résiste aux flexions répétées lors du nettoyage, de l'entretien ou du remplacement de l'appareil.
-
Q4. Combien de temps dure un connecteur de gaz flexible en acier inoxydable
La durée de vie dépend des conditions d'installation et de la fréquence de flexion du connecteur. Une inspection visuelle périodique de l'usure aux points de courbure est donc une pratique raisonnable.
-
Q5. Les connecteurs de gaz flexibles en acier inoxydable sont-ils sûrs à utiliser
Lorsque la taille nominale correcte, des raccords filetés correspondants et un chemin de routage exempt de plis ou de courbures prononcées sont utilisés, ce style de connecteur est une méthode largement utilisée pour les branchements d'appareils.
-
Q6. Les connecteurs de gaz flexibles peuvent-ils être utilisés pour le gaz naturel
Oui, ce style de connecteur est couramment utilisé pour les raccordements d'appareils au gaz naturel dans les environnements résidentiels et commerciaux légers.
-
Q7. Les connecteurs de gaz flexibles peuvent-ils être utilisés pour le gaz propane
Oui, la même construction en acier inoxydable ondulé est également utilisée pour les raccordements des appareils au propane, avec une sélection de raccords en fonction de la taille du filetage de l'appareil et de la vanne.
-
Q8. Les connecteurs de gaz en acier inoxydable sont-ils résistants à la corrosion
Inox steel is generally selected for this application because of its resistance to corrosion compared with many other metals, which supports a longer service life in kitchen and utility environments.
-
Q9. Quel matériau est utilisé pour fabriquer des connecteurs de gaz flexibles
Le tube central est en acier inoxydable ondulé et, selon la gamme de produits, il peut être laissé nu ou recouvert d'un revêtement extérieur tel que du PVC ou d'une gaine de protection jaune.
-
Q10. Quelle est la différence entre CSST et un connecteur recouvert de PVC
Les tubes de connecteur de gaz CSST sont généralement utilisés pour des trajets de distribution plus longs dans une structure, tandis qu'un connecteur de gaz recouvert de PVC est un produit plus court conçu pour relier un appareil à sa vanne d'arrêt.
