Guide d'achat 2026
Qu'est-ce qu'un Tuyau de plomberie flexible
A tuyau de plomberie flexible est un conduit ondulé ou tressé construit pour déplacer l'eau entre deux points fixes tout en tolérant les vibrations, la dilatation thermique et les petits désalignements qu'un tuyau rigide ne peut pas absorber. La caractéristique déterminante est une âme en métal ondulé ou composite, le plus souvent en acier inoxydable 304 ou 316L, enveloppée dans un manchon extérieur tressé qui supporte la charge de pression de service. Les plombiers et les ingénieurs d'installations choisissent cette catégorie, souvent regroupée sous l'étiquette plus large de Ensembles de canalisations et de tuyaux d'eau , chaque fois qu'une connexion doit être pliée à la main plutôt qu'à travers une série de coudes et de raccords rigides.
Par rapport aux tubes en cuivre ou aux tuyaux en CPVC, une conduite d'eau flexible réduit la distance physique qu'un technicien doit mesurer et couper, car l'assemblage lui-même prend de petits décalages d'alignement. C'est pourquoi un connecteur d'eau flexible apparaît si largement derrière les éviers, les chauffe-eau, les machines à laver, les toilettes et les chaudières, et pourquoi des versions plus longues de la même construction servent de tuyau d'alimentation en eau dans les salles mécaniques, les boucles de chauffage hydroniques et les conduites de transfert de fluides industriels légers.
Construction d’un revêtement d’eau et pourquoi c’est important
Le noyau ondulé
Le doublure d'eau est le tube de pression interne d'un ensemble de tuyaux de plomberie flexibles. Il est généralement formé en enroulant une longueur droite de bande d'acier inoxydable dans un tube, en soudant le joint, puis en ondulant la paroi selon un motif hélicoïdal ou annulaire continu. Cette ondulation permet à un tube métallique de fléchir de manière répétée sans se fissurer, puisque chaque arête agit comme une petite charnière qui répartit la contrainte de flexion sur toute la longueur du tuyau au lieu de la concentrer en un seul point.
Épaisseur de paroi et comportement d'étanchéité
L'épaisseur de paroi d'un revêtement d'eau typique varie d'environ 0,15 mm à 0,30 mm en fonction de la classe de pression de service et du diamètre extérieur, les parois plus épaisses étant généralement sélectionnées pour les conduites d'alimentation qui subissent des variations de pression plus importantes. Un revêtement correctement formé maintient son profil d'ondulation uniforme sur toute la longueur, ce qui maintient le chemin d'écoulement interne suffisamment lisse pour éviter des turbulences inutiles et une usure prématurée au sommet de chaque ondulation.
Matériaux utilisés dans les tuyaux de plomberie flexibles, les conduites d'eau et les assemblages de tuyaux
La sélection des matériaux modifie la façon dont un tuyau d'eau tressé se comporte sous des flexions répétées, des variations de température et une exposition à différentes compositions chimiques de l'eau. Le tableau ci-dessous présente les rôles des composants les plus souvent trouvés dans un ensemble complet de tuyaux de plomberie flexibles et d'assemblages de canalisations et de tuyaux d'eau.
| Composant | Matériel commun | Rôle typique | Remarques sur la flexibilité |
|---|---|---|---|
| Doublure intérieure | Acier inoxydable 304 | Transporte le débit d’eau et la pression de travail | Bonne flexibilité générale pour la plupart des conduites d'alimentation intérieures |
| Doublure intérieure, higher grade | Acier inoxydable 316L | Transporte le débit dans des environnements à teneur élevée en chlorure ou humides | Flexibilité similaire à celle du 304 avec une résistance accrue aux piqûres |
| Manchon extérieur | Fil d'acier inoxydable tressé | Limite la pression d'éclatement et protège le revêtement | Ajoute de la résistance tandis que le motif de tissage permet toujours la flexion |
| Raccords d'extrémité | Laiton ou acier inoxydable | Connecte l'ensemble aux luminaires ou aux vannes | Section fixe et non flexible à chaque extrémité |
| Veste extérieure en option | Revêtement PVC ou PE | Ajoute une housse de protection sur la tresse | Légère réduction de flexibilité, gain en protection de surface |

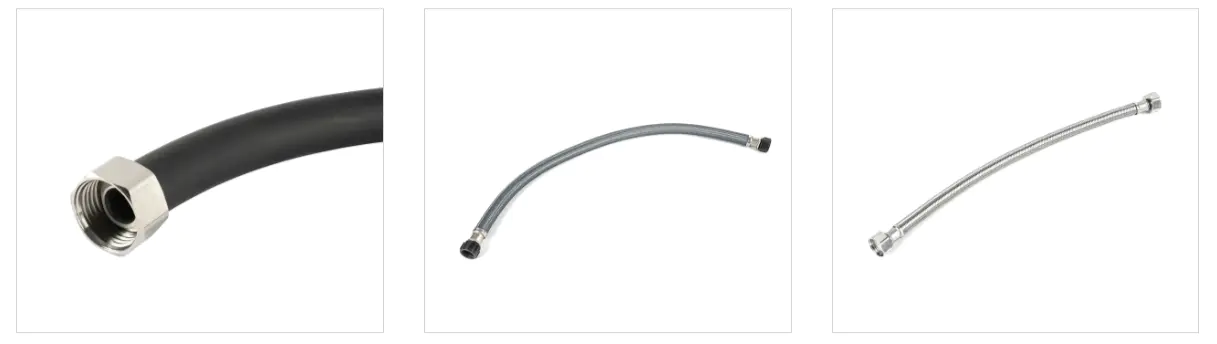

Types courants de connecteurs d’eau flexibles et de tuyaux d’eau tressés
Un connecteur d'eau flexible est généralement regroupé par diamètre nominal, car le diamètre correspond étroitement à l'appareil ou à la conduite qu'il est censé desservir. Un connecteur court de trois huitièmes de pouce convient à un seul robinet ou à une butée d'angle, tandis qu'un tuyau d'alimentation en eau plus large d'un pouce est plus courant sur une ligne de service complète ou un collecteur de pièce mécanique. Le tableau ci-dessous montre une association générale entre la taille nominale et le contexte d'installation où elle apparaît le plus souvent.
Comparaison des performances des options de tuyauterie courantes
Le choix entre un tuyau de plomberie flexible, un tuyau en cuivre rigide et un tuyau en caoutchouc standard se résume généralement à la façon dont chacun fonctionne sur une poignée d'attributs pratiques. Le graphique radar ci-dessous regroupe cinq critères côte à côte afin que les compromis soient plus faciles à voir en un coup d'œil.
- Tuyau de plomberie flexible
- Tuyau en cuivre rigide
- Tuyau en caoutchouc standard
Cycle de courbure et comportement en fatigue des revêtements d'eau en acier inoxydable
Étant donné qu'un tuyau de plomberie flexible est censé bouger légèrement à chaque fois qu'un appareil est réparé ou qu'un bâtiment s'installe, les ingénieurs examinent la façon dont l'assemblage résiste à des cycles de pliage répétés plutôt que de le juger sur un seul test de pression statique. Le graphique linéaire ci-dessous trace une courbe générale de rétention des performances d'un revêtement d'eau en acier inoxydable à mesure que les cycles de courbure s'accumulent, c'est pourquoi un rayon de courbure généreux lors de l'installation contribue à prolonger la durée de vie utile.
Résistance à la corrosion par qualité de matériau
La résistance à la corrosion est l'une des principales raisons pour lesquelles un tuyau tressé en acier inoxydable est choisi plutôt qu'un tuyau en acier ordinaire ou galvanisé, en particulier dans les salles mécaniques humides ou les installations côtières où l'exposition au chlorure est plus élevée. Le tableau ci-dessous place quatre qualités de matériaux courantes sur une échelle de résistance relative pour une comparaison rapide.
Guide des tailles pour le tuyau d'alimentation en eau et la conduite d'eau flexible
Obtenir le bon diamètre et la bonne longueur du premier coup évite un aller-retour au comptoir d'approvisionnement. Le tableau de référence ci-dessous regroupe une conduite d'eau flexible par diamètre nominal ainsi que le type de raccordement et le point d'utilisation le plus couramment associé.
| Diamètre nominal | Plage de longueur typique | Type de connexion commun | Point d'utilisation typique |
|---|---|---|---|
| 3/8 po | 9 pouces à 20 pouces | Compression x Compression | Butée d'angle vers le robinet |
| 1/2 po | 9 pouces à 24 pouces | Compression x Compression | Robinet de remplissage du réservoir des toilettes |
| 3/4 po | 36 po à 72 po | Accouplement fileté | Entrée lave-linge |
| 1 dans | 12 pouces à 60 pouces | Accouplement fileté or flange | Chauffe-eau ou collecteur |
| 1,25 po à 2 po | Longueur personnalisée | Extrémité à bride ou soudée | Répartition de la salle mécanique |
Guide d'installation étape par étape
Un tuyau de plomberie flexible mérite une manipulation prudente lors de l'installation, car la plupart des premières fuites remontent à un raccordement précipité plutôt qu'à une pièce défectueuse. La séquence ci-dessous couvre l'ordre général des opérations pour une connexion de luminaire typique.
-
Arrêter et relâcher la pression
Coupez l'alimentation en eau en amont et relâchez la pression résiduelle au niveau du luminaire ouvert le plus proche avant de débrancher toute conduite existante.
-
Inspecter les ports
Inspectez les deux ports de connexion pour détecter tout dommage, débris ou vieux résidus de mastic, et nettoyez les surfaces d'étanchéité avec un chiffon sec.
-
Sélectionnez le bon assemblage
Choisissez un tuyau de plomberie flexible ou un tuyau d'alimentation en eau dont la taille correspond au filetage du port et à la longueur nécessaire, permettant une courbe douce plutôt qu'un pli serré.
-
Enfiler et serrer
Vissez à la main le raccord sur le port jusqu'à ce qu'il soit bien serré, puis avancez avec une clé d'un quart à un demi-tour contrôlé au-delà du serrage à la main, en évitant un couple excessif sur l'écrou tressé.
-
Itinéraire avec un large virage
Acheminez l'assemblage de manière à ce que le rayon de courbure reste large et que la doublure ne soit pas pliée, tordue ou pressée contre un bord tranchant.
-
Rétablir l'approvisionnement et vérifier
Rétablissez progressivement l’alimentation en eau et vérifiez chaque point de raccordement pour déceler toute infiltration avant de fermer l’armoire ou l’accès mural environnant.
-
Revérifiez après la première utilisation
Revérifiez la connexion après la première journée complète d'utilisation, car les raccords peuvent se tasser légèrement lorsque le revêtement d'eau repose contre la rondelle d'étanchéité.
Où des tuyaux de plomberie flexibles et des revêtements d’eau sont utilisés
Le same core construction serves a wide span of settings once diameter, length and end fitting are matched to the job. The categories below outline where a flexible plumbing pipe and Water Piping and Hose Assemblies most commonly appear.
-
Plomberie résidentielle
Raccordement de robinets, de toilettes, de chauffe-eau et de machines à laver là où une installation rapide et légère des outils est la plus importante.
-
Systèmes de chauffage des bâtiments
Boucles de chauffage hydroniques où une conduite d'eau flexible absorbe la dilatation thermique entre le tuyau collecteur rigide et les radiateurs individuels ou les ventilo-convecteurs.
-
Tuyauterie pour établissements de santé
Les environnements où l'étanchéité et les intervalles d'entretien plus longs réduisent la fréquence à laquelle l'accès pour l'entretien derrière les murs finis est nécessaire.
-
CVC industriel
Connexions de refroidisseur et de traitement d'air où les vibrations des équipements rotatifs nécessitent un connecteur d'eau flexible plutôt qu'un joint rigide.
Choisir un fabricant de tuyaux de plomberie flexibles personnalisés
S'approvisionner auprès d'un fabricant de tuyaux de plomberie flexibles personnalisés plutôt que d'un fournisseur de matériel général est généralement judicieux lorsqu'un projet nécessite des longueurs non standard, des raccords d'extrémité spécifiques ou des volumes de commande plus élevés. Quelques points de contrôle pratiques permettent d’affiner la recherche parmi les options de fournisseurs de tuyaux de plomberie tressés en acier inoxydable.
- Confirmez que l'usine peut produire la combinaison exacte de diamètre, de longueur et de raccords plutôt que de stocker uniquement un catalogue fixe.
- Demandez des échantillons d'assemblages pour vérifier l'uniformité de l'ondulation et l'étanchéité des tresses avant de vous engager dans une commande complète.
- Examinez l'équipement de test sur site, car la capacité de test d'étanchéité à l'air et d'éclatement en dit plus sur la cohérence qu'une seule fiche technique.
- Discutez dès le début des besoins en matière d’emballage et d’étiquetage des tuyaux flexibles d’alimentation en eau OEM si les assemblages porteront une marque privée.
- Examinez la réactivité pendant la phase d'échantillonnage comme indicateur général de la manière dont un fabricant de connecteurs d'eau flexibles tressés traitera les demandes de modification pendant la production.
Un certain nombre d'acheteurs se tournent vers une usine de tuyaux de plomberie flexibles en Chine lorsque les besoins en volume augmentent, en grande partie en raison de la concentration des capacités d'assemblage d'ondulation, de tressage et de raccords au sein d'une seule région d'approvisionnement, ce qui raccourcit la chaîne de coordination entre le formage, les tests et l'emballage.
Aperçu des capacités de fabrication
Haoyin (Ningbo) Bellows Technology Co., Ltd. conçoit et fabrique des soufflets en acier inoxydable et des ensembles de connexion flexibles pour les applications de plomberie, de chauffage et de gaz. L'installation se trouve sur un site de 35 mu avec 18 000 mètres carrés d'espace d'atelier standardisé dédié au formage, au tressage, à l'assemblage et à la finition.
- 4M Mètres de tubes ondulés en acier inoxydable produits par an
- 120 Employés sur les lignes de formage, de tressage et d'assemblage
- 20 Personnel technique dédié prenant en charge la conception et les tests
- 18 000 Mètres carrés d'espace d'atelier standardisé
Le research and development team draws on backgrounds in materials engineering, fluid mechanics and mechanical manufacturing, working across structural design, process development, test verification and project management. The center is equipped with metal fatigue testing benches, air tightness testers and salt spray test machines, supporting in house development of new bellows specifications, interfaces and end use configurations for scenarios ranging from residential supply lines to industrial HVAC and building heating distribution.
Conseils d'entretien pour prolonger la durée de vie
- Inspectez les assemblages de connecteurs d'eau flexibles visibles pour déceler de la rouille, des plis ou des renflements en surface au moins une fois par an.
- Évitez de peindre sur un tuyau d'eau tressé, car l'humidité emprisonnée sous la peinture peut accélérer la corrosion de la surface.
- Éloignez les assemblages des bords tranchants des armoires ou des supports d'étagères qui pourraient éroder la tresse extérieure au fil du temps.
- Remplacez un tuyau d'alimentation en eau qui présente un renflement, car cela signale généralement un revêtement qui a commencé à se séparer du renfort tressé.
- Soutenez de longues courses horizontales à intervalles réguliers afin que le revêtement d'eau ne supporte pas son propre poids sans support sur une longue portée.
Foire aux questions
-
T1. Qu'est-ce qu'un tuyau de plomberie flexible
Un tuyau de plomberie flexible est un tube en métal ondulé ou composite, souvent renforcé par un manchon extérieur tressé, conçu pour relier deux points de plomberie tout en se pliant pour absorber les mouvements et les désalignements mineurs.
-
Q2. Qu'est-ce qu'un revêtement d'eau flexible
Le water liner is the corrugated inner core of the assembly that carries the actual water flow, most commonly formed from 304 or 316L stainless steel strip.
-
Q3. Qu'est-ce qu'un tuyau d'eau tressé
Un tuyau d'eau tressé associe une doublure ondulée à une couche extérieure de fil d'acier inoxydable tissé qui renforce l'ensemble contre la pression de travail tout en lui permettant de se plier.
-
Q4. Qu'est-ce qu'un tuyau d'alimentation en eau
Un tuyau d'alimentation en eau est le terme général désignant un connecteur flexible reliant un robinet d'arrêt ou une conduite d'alimentation et un appareil tel qu'un robinet, des toilettes ou un appareil.
-
Q5. Comment installer un tuyau de plomberie flexible
Coupez l'alimentation en eau, vissez le raccord à la main jusqu'à ce qu'il soit bien serré, puis serrez d'un quart à un demi-tour supplémentaire contrôlé avec une clé tout en gardant le corps du tuyau exempt de plis.
-
Q6. Quelle doit être l'étanchéité d'un tuyau d'alimentation en eau
Le connection should be snug by hand and then advanced a small additional turn with a wrench, enough to seat the washer without forcing the threads or deforming the nut.
-
Q7. Les tuyaux flexibles peuvent-ils être pliés
Oui, c'est leur fonction principale, bien que chaque assemblage ait un rayon de courbure minimum, et le plier plus fortement que ce rayon peut stresser le revêtement et raccourcir sa durée de vie.
-
Q8. Les tuyaux d'eau flexibles peuvent-ils être rallongés
Prolonger une conduite signifie généralement remplacer l'assemblage par un ensemble plus long plutôt que de joindre deux tuyaux ensemble, car un raccord à mi-course ajoute un autre point de fuite potentiel.
-
Q9. Quelle échelle de production se cache derrière ces assemblages
Les installations produisant cette catégorie à grande échelle, comme Haoyin, exploitent généralement des lignes de formage et de tressage en continu capables de produire plusieurs millions de mètres de tubes ondulés par an.
-
Q10. L'équipe technique reste-t-elle impliquée après la phase de conception
Dans une opération de fabrication bien organisée, le personnel technique reste impliqué depuis la conception structurelle jusqu'aux tests et au support de production plutôt que de se retirer une fois le dessin terminé.
