Quel Connecteur de gaz flexible en acier inoxydable En fait, c'est
A Connecteur de gaz flexible en acier inoxydable est une conduite courte et flexible construite autour d'un tube ondulé en acier inoxydable, utilisée pour relier un appareil à gaz à une prise d'alimentation en gaz fixe. La paroi ondulée permet au connecteur de fléchir et d'absorber de petites quantités de mouvement, ce qui rend l'installation plus facile que d'acheminer un tuyau rigide directement vers un appareil tel qu'une cuisinière, un chauffe-eau, une fournaise ou une sécheuse.

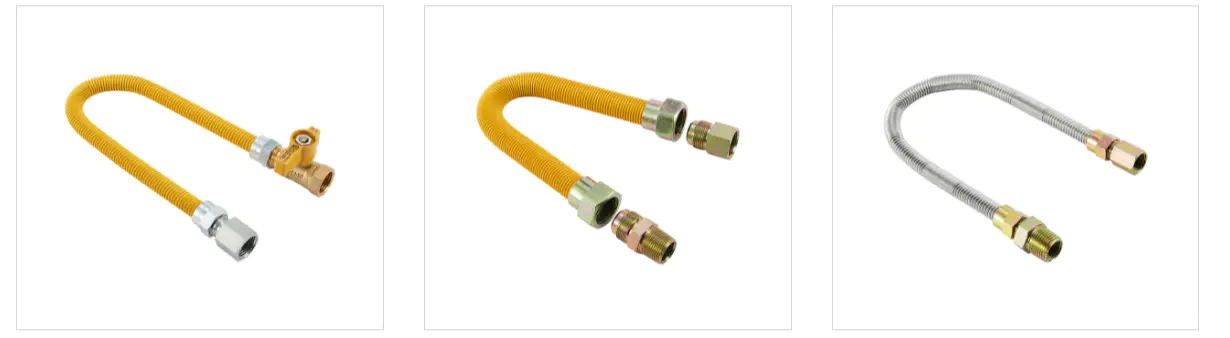

La plupart des connecteurs vendus pour un usage domestique et commercial léger se répartissent en quelques types courants. Un nu tuyau de gaz flexible en acier inoxydable montre directement la surface de la tôle ondulée, tetis qu'un Connecteur de gaz enduit de PVC ajoute une gaine de protection en plastique sur le tube ondulé. Un Tuyau de gaz en acier inoxydable à revêtement jaune utilise la même construction enduite mais dans une finition jaune, qui est couramment utilisée pour identifier visuellement la conduite comme un raccordement de gaz plutôt que comme une conduite d'eau ou de chauffage.
Ces connecteurs d'appareils courts sont un produit différent d'un connecteur de gaz csst run, qui fait référence aux tubes ondulés en acier inoxydable utilisés pour les longs trajets de distribution de gaz à l’intérieur des murs et des sols. Les deux reposent sur le même principe de l’acier inoxydable ondulé, mais ils remplissent des rôles différents dans un système de canalisations de gaz.
Comment sont fabriqués les connecteurs de gaz flexibles en acier inoxydable
Fabriquer un Connecteur de gaz flexible en acier inoxydable commence par un tube droit en acier inoxydable, qui est ensuite transformé en une forme de paroi ondulée qui confère au tuyau fini sa flexibilité.
- Une longueur droite de tube en acier inoxydable est sélectionnée dans le diamètre requis pour le connecteur fini.
- Le tube passe par un processus d'ondulation qui forme une série de crêtes le long de sa paroi, ce qui permet au tuyau fini de se plier et de fléchir.
- Pour les produits enduits, une couche de PVC ou une gaine de protection jaune est appliquée sur le tube ondulé pour ajouter une résistance à l'abrasion et, dans le cas d'un revêtement jaune, une identification visuelle.
- Des raccords d'extrémité et des écrous sont fixés à chaque extrémité du tube ondulé, dimensionnés pour correspondre aux connexions standard des appareils et des sorties de gaz.
- Les connecteurs finis sont testés sous pression pour confirmer que le joint entre le tube et les raccords d'extrémité tient dans des conditions de fonctionnement normales.
- Les tuyaux terminés sont inspectés, enroulés et emballés pour l'expédition.
L'étape d'ondulation est ce qui sépare un connecteur flexible d'un tuyau rigide droit. Sans la paroi striée, le tube se comporterait comme un tuyau solide et ne pourrait pas absorber le petit mouvement nécessaire lors du raccordement d'un appareil.
Structure des couches d'un connecteur de gaz flexible revêtu
Un enduit tuyau de gaz flexible en acier inoxydable est construit à partir d’un petit nombre de couches fonctionnelles. L'illustration ci-dessous décrit la relation entre le tube ondulé, le revêtement protecteur et l'embout.
Construction illustrative d'un connecteur de gaz flexible en acier inoxydable revêtu.
Pourquoi l'acier inoxydable est utilisé pour les connecteurs de gaz flexibles
L'acier inoxydable reste le matériau standard pour les connecteurs de gaz flexibles pour diverses raisons structurelles et pratiques.
Avantages matériels
- L'acier inoxydable résiste mieux à la corrosion que l'acier au carbone ordinaire, ce qui est important pour un composant pouvant se trouver dans une cuisine, une buanderie ou une enceinte extérieure.
- La paroi ondulée donne au tuyau de la flexibilité tandis que le métal de base offre toujours la résistance nécessaire pour une conduite de transport de gaz.
- L'acier inoxydable tolère une large plage de températures, ce qui convient aux appareils générant de la chaleur à proximité du point de raccordement.
Avantages de l'installation
- La flexibilité permet au connecteur de contourner de petites obstructions sans avoir besoin de plusieurs raccords rigides.
- Un raccordement flexible facilite le déplacement léger d'un appareil pour le nettoyage ou l'entretien sans perturber la conduite de gaz.
- Versions enduites, y compris Connecteur de gaz enduit de PVC and Tuyau de gaz en acier inoxydable à revêtement jaune options, ajoutez une couche de protection contre l’abrasion pendant le routage et la manipulation.
Connecteur de gaz flexible en acier inoxydable vs tube de gaz CSST
Il est utile de voir comment un connecteur d'appareil court se compare à un connecteur plus long. connecteur de gaz csst des tubes, car les deux sont des produits ondulés en acier inoxydable mais desservent différentes parties d'un système de gaz.
| Facteur | Connecteur de gaz flexible | Tubes de gaz CSST |
|---|---|---|
| Longueur typique | Court-circuit, appareil à prise | Distribution plus longue |
| Emplacement commun | Visible, à proximité de l'appareil | Dissimulé, à l'intérieur des murs ou des sols |
| Rôle typique | Connexion finale à un appareil | Distribution de gaz dans un bâtiment |
| Revêtement commun | Enduit de PVC ou enduit de jaune | Enduit jaune, gainé |
Dans de nombreuses installations, les tubes CSST transportent le gaz du compteur ou de la conduite principale vers une zone générale, tandis qu'un court connecteur flexible complète le lien final vers l'appareil spécifique.
Comparaison entre l'acier inoxydable revêtu et l'acier inoxydable nu
Les produits enduits tels qu'un Connecteur de gaz enduit de PVC ajoutez une couche sur le tube ondulé nu. Le tableau ci-dessous compare les connecteurs en acier inoxydable revêtus et nus selon quatre facteurs pratiques, évalués sur une échelle simple de dix points.
Tableau de comparaison des propriétés
Comparaison illustrative basée sur les caractéristiques générales du produit et non sur un rapport de test spécifique.
Où les connecteurs de gaz flexibles sont couramment utilisés
A tuyau de gaz flexible en acier inoxydable apparaît dans une gamme d’appareils électroménagers et commerciaux légers. Le tableau ci-dessous répertorie les points de connexion les plus courants.
| Appareil électroménager | Rôle de connexion | Type de connecteur commun |
|---|---|---|
| Cuisinière à gaz ou table de cuisson | Conduite finale vers l'entrée de l'appareil | Connecteur flexible enduit |
| Chauffe-eau | Alimentation du brûleur | Connecteur flexible enduit |
| Fournaise ou chaudière | Connexion finale à proximité de l'unité | Connecteur flexible enduit |
| Sèche-linge | Alimentation derrière l'appareil | Connecteur flexible enduit |
| Branchement de gril extérieur | Raccordement alimentation fixe au gril | Connecteur flexible enduit |
Utilisation relative par type d'appareil
Échelle d'utilisation relative illustrative (1 à 10) pour les types de connexion d'appareils courants.
Sélection du dimensionnement et de la longueur
Choisir le bon Connecteur de gaz flexible en acier inoxydable se résume généralement à deux dimensions, le diamètre et la longueur hors tout.
Considérations sur le diamètre
- Le diamètre doit correspondre au raccord d'entrée de gaz de l'appareil et au débit requis par l'appareil.
- La vérification de la plaque signalétique de l'appareil ou des spécifications d'installation est le moyen le plus direct de confirmer le diamètre requis.
Considérations sur la longueur
- La longueur doit s'étendre confortablement de la sortie de gaz au point de raccordement de l'appareil, sans jeu ni tension excessifs.
- Une longueur supplémentaire permet de retirer légèrement un appareil pour le nettoyage ou l'entretien, tandis que l'excès de tuyau enroulé est généralement évité.
Comparaison radar : connecteur flexible et connexion de tuyau rigide
La carte radar ci-dessous place un tuyau de gaz flexible en acier inoxydable contre un raccordement de tuyau rigide sur cinq dimensions pratiques, évaluées sur une simple échelle de dix points.
Comparaison illustrative de cinq facteurs généraux, à titre de référence uniquement.
Tendance de l'industrie vers les connecteurs flexibles revêtus
Les installateurs d'appareils électroménagers privilégient généralement les connecteurs revêtus, notamment Tuyau de gaz en acier inoxydable à revêtement jaune options, sur un tuyau ondulé nu pour les installations visibles. Le graphique linéaire ci-dessous dessine cette direction générale en utilisant un indice relatif plutôt que des chiffres exacts.
Indice relatif illustratif de l’intérêt pour les spécifications des connecteurs revêtus au cours des étapes récentes du projet.
Inspection et entretien quotidiens
A Connecteur de gaz flexible en acier inoxydable nécessite généralement peu d’attention de routine au-delà d’une inspection visuelle périodique. Vérifier le tuyau pour déceler des plis, des fissures dans le revêtement ou des signes de dommages physiques permet de détecter l'usure avant qu'elle ne devienne un problème plus grave. Les connecteurs doivent être acheminés de manière à ne pas être pliés brusquement à plusieurs reprises au même endroit, car une flexion répétée en un point peut affaiblir la paroi ondulée au fil du temps.
Le déplacement d'un appareil pour le nettoyage doit être effectué avec précaution afin que le connecteur ne soit pas étiré, tordu ou pincé contre un mur ou un bord d'armoire. Toute installation, remplacement ou réparation impliquant un raccordement au gaz doit être effectué par un professionnel qualifié familier avec les pratiques locales en matière de raccordement au gaz.
Comment choisir le bon connecteur de gaz flexible
Travailler avec un fabricant de connecteurs de gaz flexibles ou le fournisseur commence généralement par une courte liste de contrôle de facteurs pratiques.
Facteurs techniques
- Diamètre adapté à l'entrée de l'appareil et au débit de gaz souhaité.
- Longueur adaptée à la distance entre la sortie de gaz et le point de raccordement de l'appareil.
- Type de raccord adapté à la sortie de gaz existante, car les filetages et les styles de connexion peuvent varier.
Facteurs pratiques
- Type de revêtement, en choisissant entre un revêtement en acier inoxydable nu, un revêtement en PVC ou un revêtement jaune en fonction de l'environnement d'installation visible.
- Chemin de routage, vérification des courbures prononcées, des sources de chaleur ou des arêtes vives avec lesquelles le connecteur pourrait entrer en contact.
- Confirmer l'installation par un professionnel qualifié là où la pratique locale l'exige.
Contexte de fabrication derrière les connecteurs de gaz flexibles en acier inoxydable
Haoyin (Ningbo) Bellows Technology Co., Ltd. est une entreprise professionnelle axée sur la recherche, la conception, la fabrication et la vente de soufflets en acier inoxydable, travaillant à des solutions de connexion flexibles pour le gaz, la plomberie, le chauffage et les domaines connexes. L'entreprise opère à partir d'une installation couvrant une superficie d'environ 35 mu, avec environ 18 000 mètres carrés d'espace d'atelier standardisé soutenant ses lignes de production.
Travaillant sur la conception de moules et de structures, le criblage de matières premières, la fabrication et les tests de performances, la société fournit une gamme de produits de connecteurs flexibles en acier inoxydable, y compris des variantes revêtues et nues, pour les applications d'appareils et de raccords de gaz. Cette approche de processus complet, depuis la conception jusqu'aux tests, permet d'obtenir des résultats cohérents sur toute la gamme de Connecteur de gaz flexible en acier inoxydable produits que l'entreprise fabrique.
Foire aux questions
Q1 : Qu'est-ce qu'un connecteur de gaz flexible ?
Un connecteur de gaz flexible est une conduite courte et flexible utilisée pour connecter un appareil à gaz à une conduite d'alimentation en gaz fixe, permettant un certain mouvement et une installation plus facile qu'un tuyau rigide.
Q2 : Qu'est-ce qu'un connecteur de gaz en acier inoxydable ?
Un connecteur de gaz en acier inoxydable est un connecteur flexible construit autour d'un tube ondulé en acier inoxydable, souvent recouvert d'un revêtement protecteur, utilisé pour relier un appareil à l'alimentation en gaz.
Q3 : A quoi sert un tuyau de gaz flexible ?
Un tuyau de gaz flexible est utilisé pour connecter des appareils tels que des cuisinières, des chauffe-eau, des fournaises et des sécheuses à une conduite d'alimentation en gaz, en particulier lorsqu'un petit mouvement ou décalage est nécessaire.
Q4 : Qu'est-ce qu'un connecteur pour appareil à gaz ?
Un connecteur d'appareil à gaz est l'ensemble de raccords et de tuyaux qui relie un appareil spécifique, tel qu'une cuisinière ou une sécheuse, à la conduite de gaz du bâtiment, généralement dimensionné pour correspondre à l'entrée de l'appareil.
Q5 : Qu’est-ce que le tube de gaz CSST ?
Le CSST, ou tube ondulé en acier inoxydable, est un tube flexible de plus longue durée utilisé pour distribuer du gaz dans un bâtiment, qui diffère des connecteurs d'appareils courts principalement par sa longueur et son rôle d'acheminement.
Q6 : CSST vs connecteur de gaz, quelle est la différence ?
Le CSST est généralement utilisé pour les trajets de distribution plus longs derrière les murs et les sols, tandis qu'un connecteur de gaz flexible est une ligne courte et visible qui relie un appareil individuel à une sortie de gaz à proximité.
Q7 : De quelle taille de connecteur de gaz ai-je besoin ?
Le diamètre du connecteur doit correspondre à l'entrée de gaz de l'appareil et au débit requis. Vérifier les spécifications du fabricant de l'appareil est donc le moyen le plus fiable de confirmer la taille correcte.
Q8 : Comment choisir un connecteur de gaz flexible ?
Le choix d'un connecteur implique d'adapter le diamètre et la longueur à l'appareil, de sélectionner un type de revêtement adapté à l'environnement d'installation et de confirmer que le type de raccord correspond à la sortie de gaz existante.
Q9 : De quelle longueur de connecteur de gaz ai-je besoin ?
La longueur doit s'étendre confortablement de la sortie de gaz au point de raccordement de l'appareil, sans jeu ni tension excessive, permettant à l'appareil d'être légèrement déplacé pour le nettoyage ou l'entretien.
Q10 : Quelle taille de conduite de gaz est nécessaire pour une cuisinière à gaz ?
La taille de conduite requise dépend de l'entrée de gaz nominale du poêle et de la distance de l'alimentation, donc se référer aux spécifications d'installation du fabricant de l'appareil est la méthode standard pour confirmer la taille.
