Réponse rapide activée Connecteur de gaz flexible en acier inoxydable Par rapport au tuyau de gaz en caoutchouc
Pour la plupart des connexions de cuisine, de chauffe-eau, de générateur et d'appareils à gaz extérieurs, un Le connecteur de gaz flexible en acier inoxydable surpasse généralement un tuyau de gaz en caoutchouc en termes de durée de vie, de tolérance à la chaleur et de résistance aux dommages environnementaux . La paroi ondulée en acier inoxydable résiste aux fissures dues à la chaleur, au soleil et à l'exposition à l'ozone, et elle est beaucoup moins susceptible d'être rongée par les rongeurs qu'une enveloppe extérieure en caoutchouc. Les tuyaux de gaz en caoutchouc ont toujours leur place dans les courts trajets intérieurs avec des mouvements très limités et une faible exposition à la chaleur, où la flexibilité et la facilité d'acheminement dans les coins étroits comptent plus que la résistance au vieillissement à long terme. Les sections ci-dessous présentent les différences de construction, les conseils de dimensionnement, les modèles de défaillance réels et une courte liste de contrôle de sélection, ainsi que plusieurs tableaux de comparaison qui facilitent la visualisation des compromis en un coup d'œil.
Quel Connecteur de gaz flexible en acier inoxydable est construit à partir de

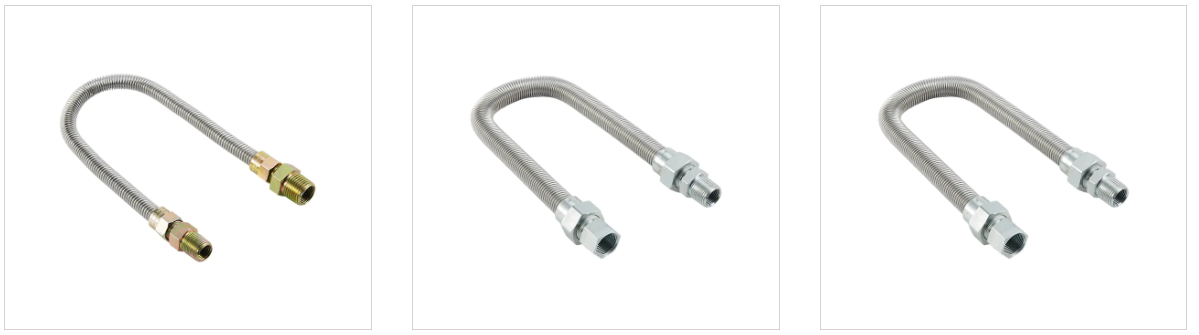

Un connecteur de gaz flexible en acier inoxydable est un tube métallique ondulé formé à partir d'une bande continue d'acier inoxydable, pliée et soudée le long d'une couture pour créer un motif d'ondulation hélicoïdal ou annulaire serré. Cette ondulation est ce qui donne au connecteur sa flexibilité, puisque le métal lui-même ne s'étire pas mais le motif ondulé permet au tube de se plier autour des obstacles sans se plier. De nombreux connecteurs ajoutent une tresse en acier inoxydable tissé sur le noyau ondulé pour augmenter la pression d'éclatement et réduire la fatigue due aux vibrations, ce qui est important pour les appareils qui se déplacent légèrement pendant le fonctionnement, tels que les cuisinières à gaz et les générateurs portables.
Couches de construction typiques
- Tube central ondulé en acier inoxydable qui transporte le flux de gaz.
- Couche de tresse en fil d'acier inoxydable en option pour une résistance accrue à l'éclatement et aux vibrations.
- Embouts filetés en laiton ou en acier inoxydable dimensionnés pour correspondre au robinet d'arrêt de l'appareil et à la conduite d'alimentation en gaz.
- Revêtement de protection en option sur la surface extérieure pour les appareils installés dans des endroits humides ou extérieurs.
Étant donné qu'un fournisseur de tuyaux de gaz ondulés en acier inoxydable peut varier l'épaisseur de paroi, le pas d'ondulation et la densité de tresse, la même construction de base peut être adaptée pour une connexion de cuisinière de cuisine légère ou pour un tuyau de connecteur d'appareil à gaz commercial plus résistant utilisé dans une ligne de cuisine de restaurant.
Quel Rubber Gas Hose Is Built From And Where It Falls Short Over Time
Un tuyau de gaz en caoutchouc utilise un tube en caoutchouc synthétique, souvent renforcé par une couche de textile ou de tresse métallique, recouvert d'une gaine extérieure en caoutchouc. Le composé de caoutchouc donne au tuyau une sensation douce et facile à plier dès la sortie de l'emballage, c'est pourquoi il est traditionnellement populaire pour les connexions courtes dans les espaces restreints des armoires. Le compromis apparaît au fil des années de service, car les composés de caoutchouc durcissent et se fissurent progressivement lorsqu'ils sont exposés à plusieurs reprises à la chaleur rayonnante d'une cuisinière ou d'un chauffe-eau, et l'exposition à l'ozone extérieur accélère la vérification de la surface de la gaine. Une fois que de petites fissures se forment, la couche de renfort située en dessous est exposée à l’humidité et à une dégradation progressive, ce qui constitue le modèle de défaillance le plus souvent signalé dans les installations plus anciennes.
Points faibles courants signalés sur le terrain
- Durcissement et fissuration de la surface après une exposition prolongée à la chaleur à proximité de fours et de chauffe-eau.
- Vérification de surface liée à l'ozone sur les tuyaux installés à proximité de la lumière du soleil ou d'un équipement extérieur.
- Dommages causés par les rongeurs à la gaine extérieure en caoutchouc dans les sous-sols, les vides sanitaires et les garages.
- Raidissement progressif qui réduit l'avantage de flexibilité offert à l'origine par le tuyau.
Comparaison côte à côte de la construction de base et des caractéristiques de performance
Le tableau ci-dessous répertorie les deux types de connecteurs selon les caractéristiques que les installateurs et les gestionnaires d'installations vérifient le plus souvent avant de commander des pièces de rechange.
| Caractère | Connecteur de gaz flexible en acier inoxydable | Tuyau de gaz en caoutchouc |
|---|---|---|
| Matériau de base | Tube ondulé en acier inoxydable | Composé de caoutchouc synthétique |
| Tolérance à la chaleur | Haut, adapté à proximité des fours et des chauffe-eau | Modéré, peut durcir avec une exposition répétée à la chaleur |
| Résistance aux UV et à l'ozone | Non affecté par la lumière du soleil ou l'ozone | Sujet à des vérifications de surface à l'extérieur au fil du temps |
| Résistance aux ravageurs | Forte résistance aux dégâts des rongeurs | Vulnérable dans les sous-sols et les vides sanitaires |
| Flexibilité prête à l'emploi | Bon, s'améliore avec la conception des ondulations | Très bien quand neuf |
| Application intérieure typique | Cuisinières, chauffe-eau, générateurs, cuisines commerciales | Courtes courses en intérieur avec exposition limitée à la chaleur |
Rétention estimée de l’état sur une période de service de dix ans
Le graphique linéaire ci-dessous illustre un modèle de vieillissement général signalé lors d'une utilisation sur le terrain à long terme, montrant la rétention estimée de l'état physique pour les deux types de connecteurs sur une période de dix ans dans des conditions d'exposition résidentielles typiques à la chaleur et à la lumière. L'acier inoxydable présente une ligne plate et stable tandis que le caoutchouc présente un déclin progressif à mesure que le composé vieillit.
Cette tendance est l'une des raisons pour lesquelles de nombreux installateurs préfèrent l'acier inoxydable pour les connexions difficiles à atteindre pour une inspection régulière, car le matériau conserve son état physique et nécessite moins de surveillance au fil des années.
Où les connecteurs de gaz flexibles sont le plus souvent installés
Les données des colonnes ci-dessous reflètent l'ordre de grandeur général des demandes d'installation résidentielles et commerciales légères typiques pour les connecteurs de gaz ondulés.
Notes d'installation typiques par catégorie
- Un connecteur de gaz flexible pour cuisinière à gaz privilégie généralement une longueur plus courte avec un rayon de courbure plus serré près des parois de l'armoire.
- Un connecteur de gaz flexible pour les installations de chauffe-eau s'étend généralement verticalement depuis un robinet d'arrêt au sol ou mural jusqu'à l'entrée de l'appareil.
- Les connexions des générateurs subissent souvent davantage de vibrations pendant le fonctionnement, privilégiant une construction en acier inoxydable tressé pour une résistance accrue à la fatigue.
- Les gammes de grills de jardin et d’extérieur sont confrontées à l’exposition la plus directe au soleil et aux intempéries de toutes les catégories énumérées ci-dessus.
- Un tuyau de connecteur d'appareil à gaz commercial utilisé dans une ligne de restaurant nécessite généralement un calibre plus lourd et une capacité de débit plus élevée qu'un connecteur de cuisinière résidentielle.
Graphique radar de comparaison multidimensionnelle
Six dimensions comptent le plus lorsqu'on compare un connecteur de gaz flexible en acier inoxydable à un tuyau de gaz en caoutchouc pour une nouvelle installation ou un projet de remplacement.
Le tuyau en caoutchouc conserve un avantage modeste en termes de facilité d'acheminement dans les espaces restreints , tandis que l'acier inoxydable s'étend plus loin dans toutes les autres dimensions, en particulier la résistance aux intempéries et la fiabilité à long terme, c'est pourquoi il reste la recommandation la plus courante pour les connexions qui restent en place pendant de nombreuses années sans inspection fréquente.
Considérations de sécurité pour les connexions d'appareils à gaz
Les deux types de connecteurs sont conçus pour transporter du gaz combustible en toute sécurité lorsqu’ils sont installés et dimensionnés correctement, mais les modèles de défaillance diffèrent d’une manière qui mérite d’être comprise. Un tuyau de gaz en caoutchouc durci ou fissuré par le temps peut développer de petites fuites qui ne sont pas toujours évidentes lors d'un contrôle visuel occasionnel, en particulier dans les espaces d'armoires sombres. Un connecteur de gaz flexible en acier inoxydable est moins sujet à ce type de dégradation progressive et cachée, car le métal ne sèche pas et ne durcit pas comme le font les composés de caoutchouc au fil du temps. L'inspection visuelle de routine reste une bonne habitude quel que soit le type de connecteur, en vérifiant la présence de plis, de sections écrasées, de corrosion au niveau des raccords ou de tout signe de dommage physique causé par des éléments de stockage à proximité ou une activité parasitaire.
Des habitudes d’inspection pratiques à suivre
- Vérifiez la longueur du connecteur pour déceler des plis ou des courbures prononcées qui pourraient restreindre le débit de gaz au fil du temps.
- Examinez les connexions des raccords pour déceler des signes de corrosion ou de desserrage après le déplacement ou le nettoyage de l'appareil.
- Inspectez les connexions extérieures et du générateur plus fréquemment en raison d’une plus grande exposition au soleil et aux intempéries.
- Remplacez tout connecteur présentant des fissures, des bosses ou de la corrosion visibles plutôt que d'attendre une panne.
Comment dimensionner un connecteur de gaz flexible pour les appareils courants
Le dimensionnement dépend de la puissance nominale d'entrée de gaz de l'appareil, de la longueur de trajet nécessaire entre le robinet d'arrêt et l'entrée de l'appareil et de la taille du filetage des deux points de connexion. Le tableau ci-dessous présente les plages de diamètres courantes utilisées dans les appareils électroménagers et commerciaux légers typiques.
| Type d'appareil | Plage de diamètre typique | Plage de longueur typique |
|---|---|---|
| Cuisinière ou cuisinière à gaz | 3 8 pouces à 1 2 pouces | 1 2 pieds à 4 pieds |
| Chauffe-eau | 1 2 pouces à 3 4 pouces | 1 pied à 3 pieds |
| Générateur portable ou de secours | 1 2 pouces à 3 4 pouces | 2 pieds à 6 pieds |
| Équipement de cuisine commerciale | 3 4 pouces à 1 pouce | 3 pieds à 8 pieds |
Les acheteurs recherchent souvent une estimation de la durée de vie d'un connecteur de gaz en acier inoxydable parallèlement à des questions de dimensionnement, car le choix du diamètre et de la longueur corrects réduit également les contraintes sur le connecteur dues à des courbures serrées ou à un jeu excessif, qui peuvent tous deux raccourcir la durée de vie, quel que soit le matériau.
Options de personnalisation disponibles auprès d'un fournisseur de tuyaux de gaz en acier inoxydable
Les acheteurs à la recherche d'un connecteur de gaz en acier inoxydable personnalisé commencent généralement par le type de raccordement de l'appareil, le débit requis et l'environnement d'installation, puis travaillent avec un fournisseur pour ajuster les détails de construction ci-dessous.
- Épaisseur de paroi et pas d'ondulation pour équilibrer la flexibilité par rapport à la pression d'éclatement.
- Densité et matériau de tresse pour les installations avec une exposition aux vibrations plus élevée.
- Type de raccord d'extrémité et taille de filetage adaptés aux vannes d'arrêt d'appareils spécifiques.
- Longueur totale et diamètre adaptés à la distance de pose exacte sur site.
- Revêtement extérieur protecteur pour connecteurs installés dans des zones humides, extérieures ou à fort trafic.
De nombreux gestionnaires d'installations recherchant des options d'approvisionnement comparent un fabricant de connecteurs de gaz flexibles en acier inoxydable à un fournisseur d'assemblages de tuyaux de gaz en acier inoxydable sur la base de la cohérence de la production et de la capacité de test, ainsi que d'une connaissance générale des normes communément référencées dans l'industrie, telles qu'un fabricant de connecteurs de gaz approuvé CSA ou un fournisseur de connecteurs de gaz flexibles répertorié UL, car ces termes reviennent souvent lors de la recherche sur les spécifications des appareils.
Contexte de fabrication derrière une production fiable de soufflets en acier inoxydable
Haoyin Ningbo Bellows Technology Co Ltd se concentre sur la recherche, la conception, la fabrication et la vente de soufflets en acier inoxydable, répondant aux besoins de connexion flexibles dans les applications de gaz, de plomberie et de chauffage. L'installation fonctionne à partir d'un site de trente-cinq hectares avec des ateliers standardisés construits pour une production cohérente de tubes ondulés, soutenus par un équipement de test dédié utilisé pour vérifier la précision dimensionnelle et les performances de pression avant que les pièces ne quittent la chaîne de production.
| Zone des installations | Équipement de production | Taille de l'équipe | Production mensuelle |
|---|---|---|---|
| 18 000 mètres carrés | plus de 50 machines | Plus de 120 employés | 300000 mètres environ |
L'entreprise gère à la fois les commandes personnalisées construites à partir de dessins ou d'échantillons de clients et la production de pièces standard, avec une capacité de fabrication annuelle d'environ quatre millions de mètres de tubes ondulés en acier inoxydable. Cette échelle prend en charge la demande allant des connecteurs de remplacement d'un seul appareil jusqu'aux commandes plus importantes de lignes d'équipement de cuisine commerciale et de fabricants de générateurs recherchant une relation OEM avec un fabricant de tuyaux de gaz en acier inoxydable pour les besoins de production continus.
Gamme d'applications dans les paramètres d'utilisation quotidienne
La production de l'installation dessert les cuisines domestiques, les salles de bains, les équipements de jardin et les connexions de générateurs, reflétant le large éventail d'environnements dans lesquels une connexion de gaz métallique flexible est nécessaire pour les équipements intérieurs et extérieurs.
Comment choisir entre un connecteur en acier inoxydable et un tuyau en caoutchouc
- Identifiez si l'emplacement d'installation est exposé à la lumière directe du soleil, aux intempéries ou à la chaleur élevée d'un appareil à proximité.
- Vérifiez si les parasites tels que les rongeurs ont accès à la zone d'installation, ce qui favorise une option à gaine métallique.
- Confirmez le diamètre et la longueur requis en fonction de la puissance nominale de l'appareil et de la distance de routage physique.
- Tenez compte de la fréquence à laquelle l'espace est accessible pour inspection, car les connexions plus difficiles à atteindre bénéficient d'un matériau qui vieillit plus lentement.
- Tenez compte de l'exposition aux vibrations pour les générateurs et les équipements portables, où une construction en acier inoxydable tressé ajoute une résistance à la fatigue.
Les installations qui cochent la plupart de ces cases en faveur d'une stabilité à long terme et d'une fréquence d'inspection réduite optent généralement pour un connecteur de gaz flexible en acier inoxydable, tandis que les parcours intérieurs courts et protégés avec une exposition minimale à la chaleur peuvent toujours utiliser un tuyau en caoutchouc sans problème.
Foire aux questions sur les connecteurs de gaz flexibles en acier inoxydable
| Q1 : Qu'est-ce qu'un connecteur de gaz flexible en acier inoxydable Il s'agit d'un tube ondulé en acier inoxydable muni d'extrémités filetées, utilisé pour relier un appareil à gaz à un robinet d'arrêt tout en permettant un acheminement flexible autour des armoires et des murs. | Q2 : Combien de temps dure un connecteur de gaz en acier inoxydable La durée de vie dépend des conditions d'installation, mais la construction métallique résiste généralement au vieillissement lié à la chaleur et à l'ozone qui raccourcit la durée de vie du tuyau en caoutchouc, permettant ainsi de nombreuses années d'utilisation stable. |
| Q3 : Les connecteurs de gaz flexibles en acier inoxydable sont-ils sûrs ? Lorsqu'ils sont correctement dimensionnés pour l'appareil et installés sans plis ni sections écrasées, ces connecteurs sont une option largement utilisée et bien comprise pour les branchements d'appareils à gaz résidentiels et commerciaux. | Q4 : De quelle taille de connecteur de gaz flexible ai-je besoin ? Le dimensionnement dépend de la puissance nominale d'entrée de gaz de l'appareil, de la taille du filetage aux deux points de connexion et de la distance physique entre le robinet d'arrêt et l'entrée de l'appareil. |
| Q5 : Comment sélectionner un connecteur de gaz flexible pour les appareils à gaz Commencez par faire correspondre le diamètre et la longueur aux spécifications de l'appareil, puis tenez compte de l'exposition à la chaleur, des conditions météorologiques extérieures, de l'activité des parasites et des vibrations pour décider entre une construction en acier inoxydable standard ou tressée. | |
